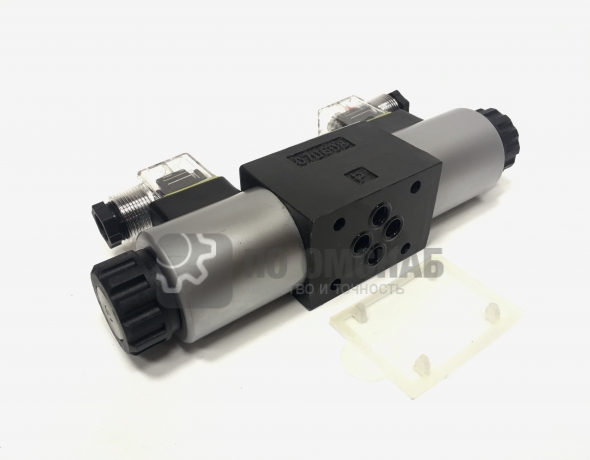

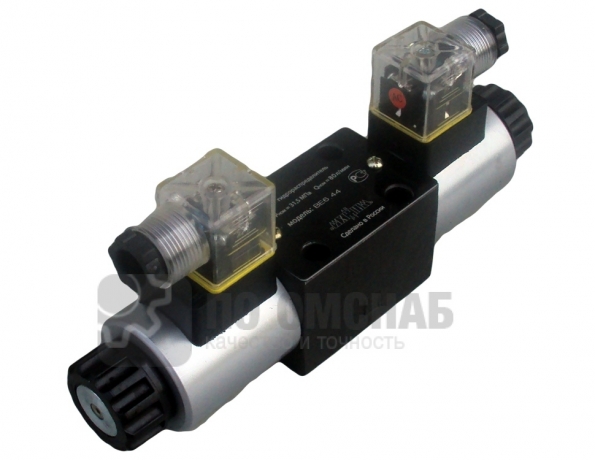

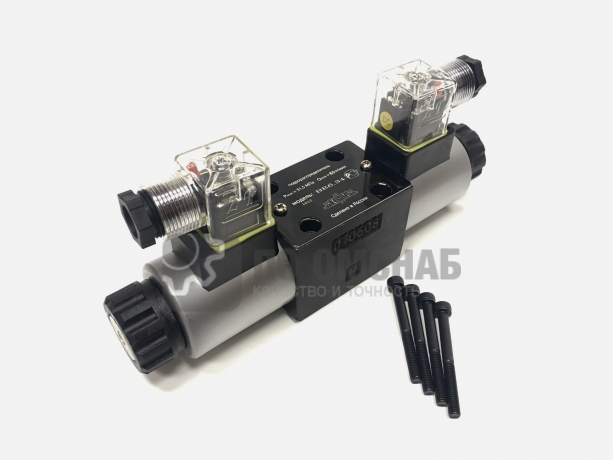

Гидрораспределители ВЕ 6.84 (1РЕ 6.84)

Гидрораспределители ВЕ6 с двухсторонним электромагнитным управлением ВЕ6 14 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220)
Таблица размеров
в наличии
3 200 Р

Описание

Гидрораспределители ВЕ6.84 с двухсторонним электромагнитным управлением (1РЕ6.84, 4WE6.Q)
Гидрораспределители ВЕ6 14 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220) являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками). Такие распределители применяются для управления пуском, остановом и направлением объемного потока. Для монтажа гидрораспределителя ВЕ6 понадобиться переходная плита Ду-6.

Структура условного обозначения: Гидрораспределителя ВЕ6.84 Г24, ВЕ6.84 Г12, ВЕ6.84 В110, ВЕ6.84 В220.

На примере ВЕ6.34 Г24

ВЕ6.34 Г24  -Гидрораспределитель золотниковый.
ВЕ6.34 Г24  -Вид управления: Е - электромагнитное.
ВЕ6.34 Г24
-Условный проход Ду=6 мм.
ВЕ6.34 Г24
-Схема распределения потока рабочей жидкости (см. таблицу).
ВЕ6.34 Г24  -Электромагнит напряжение: Г-постоянное напряжение, В-переменное напряжение.


Технические характеристики гидрораспределители ВЕ

МОДЕЛЬ ВЕ43 ВЕ6 ВЕ10
Условный проход, мм 4 6 10
Макс.поток рабочей жидкости, л/мин 14 80 100
Давление номинальное на входе, кгс/см2 / МПа
Отверстия: P-A-B
250/25 320/32 320/32
Максимальное давление на сливе, МПа
Отверстия: Т
6 16 16
ВЕС кг. 1магнит 1 1.5 4.8
ВЕС кг. 2магнита 1.4 2.2 6.1



Принцип работы распределителей ВЕ6 с двумя электромагнитами

Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного трёхпозиционного (4/3) ВЕ 6.14, ВЕ 6.24, ВЕ 6.34, ВЕ 6.44, ВЕ 6.64 гидрорапрседелителя центральная позиция золотника является нейтральной. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" и "b", при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T.Если на электромагнит (2) не подаётся электропитание, пружина (4) возвращает золотник управления (3) в нейтральную позицию. Переключение золотника можно осуществит вручную при помощи ручного устройства аварийного управления (кнопка ручного дублирования).


Присоединительные и габаритные размеры в мм. ВЕ6 с двумя электромагнитами

Схемы для распределения потока жидкости для гидрораспределителя ВЕ6

Полное описание и характеристики гидрораспределителей 4WE по ссылке
