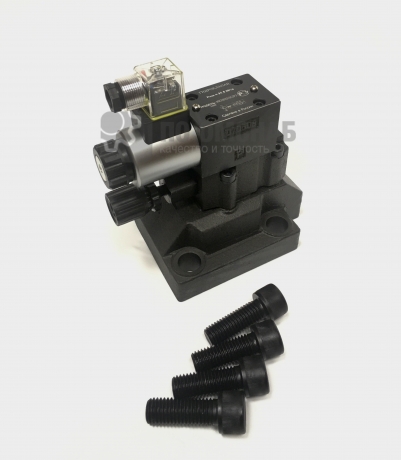

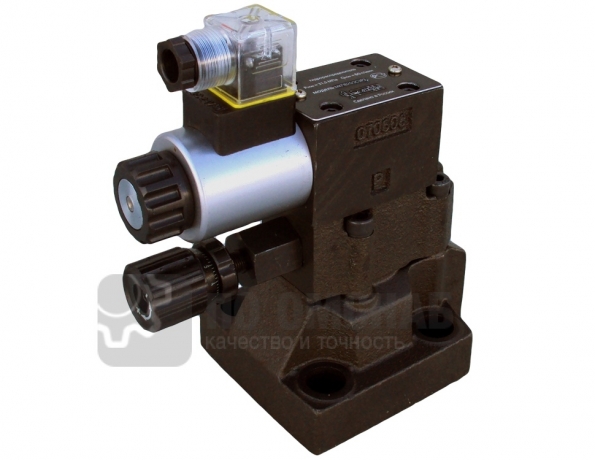

Клапан МКПВ 32/3С3Р3 (аналог 32-32-2-133(-131,-132))

Гидроклапаны предохранительные МКПВ 32/3С3Р3 Г24, МКПВ 10/3 С2 (C3, C4) Р2(Р1, Р3), МКПВ 20/3 С2 (C3, C4) Р2 (Р1, Р3), МКПВ 32/3 С2 (C3, C4) Р2(Р1, Р3)
Таблица размеров
в наличии
6 500 Р

Описание

Гидроклапаны предохранительные МКПВ 32/3 С3Р3 Г24, Г12, В110, В220. МКПВ 10/3 С2 (C3) Р2(Р1, Р3), МКПВ 20/3 С2 (C3) Р2(Р1, Р3), МКПВ 32/3 С2 (C3) Р2(Р1, Р3) Гидроклапаны предохранительные МКПВ 10/3 С, МКПВ 20/3 С, МКПВ 32/3 С стыкового монтажа с электро-управлением они дополнительно комплектуются электромагнитным пилотом ВЕ6, применяются для предохранения гидросистем от перегрузки при повышении давления, поддержание установленной величины давления и дистанционной разгрузки гидравлических систем. Область применения: гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования. В комплекте с клапанам МКПВ 32/3 С3Р3 Г24 поставляются крепежные болты. Для крепления гидроплана МКПВ32/3С3Р3 Г24 стыкового монтажа необходима гидравлическая плита с подводами в бок или в низ. Можно дополнительно для МКПВ 32/3 С3Р3 Г24 приобрести  катушку Ду6 (Г24В постоянного тока).

Купить гидроклапан предохранительный МКПВ 32/3 С3Р3 Г24 можно на сайте www.omsnab.com или отправить заявку на email: 0551058@gmail.com.

Структура условного обозначения: МКПВ 32/3 С3Р3 Г24

МКПВ 32/3 С3Р3
-Клапан предохранительный.
МКПВ 32/3 С3Р3
-Условный проход Ду=32 мм.
МКПВ 32/3 С3Р3
-Номинальное давление на входе-32 МПа.
МКПВ 32/3 С3Р3 -Присоединение: С- для стыкового монтажа.
МКПВ 32/3 С3Р3
-Исполнение по функционально-конструктивным: 3-Электромагнитное управление разгрузкой, нормально разгруженный.
МКПВ 32/3 С3Р3 -Исполнение по виду регулировочного устройства: Р-регулировка рукояткой.
МКПВ 32/3 С3Р3 -Номинальному давлению настройки: 3-32 МПа
МКПВ 32/3 С3Р3 Г24 -Электромагнит напряжение: Г-постоянное напряжение, В-переменное напряжение.

Технические параметры

Наименование

Ду, мм

Q, л/мин

P, Мпа

Вес

МКПВ-10/3МР1 (М-модульное исполнение)

10

3÷100

0,5÷12,5

3,5

МКПВ-10/3МР2

10

3÷100

1÷25

3,5

МКПВ-10/3МР3

10

3÷100

1,5÷35

3,5

МКПВ-16/3Ф…

16

63

10÷32

*

МКПВ-25/3Ф…

25

160

10÷32

*

МКПВ-32/3Ф...

32

450

10÷32

*

МКПВ-4/3С3К3 (С-стыковое исполнение)

4

4

10÷32

1,2

МКПВ-10/3С(*)Р(**)

10

80

6,3

3,65

МКПВ-10/3С(*)Р1(**)

10

80

10

3,65

МКПВ-10/3С(*)Р2(**)

10

80

20

3,65

МКПВ-10/3С(*)Р3(**)

10

80

32

3,65

МКПВ-20/3С(*)Р(**)

20

160

6,3

4,35

МКПВ-20/3С(*)Р1(**)

20

160

10

4,35

МКПВ-20/3С(*)Р2(**)

20

160

20

4,35

МКПВ-20/3С(*)Р3(**)

20

160

32

4,35

МКПВ-32/3С(*)Р(**)

32

320

6,3

6,15

МКПВ-32/3С(*)Р1(**)

32

320

10

6,15

МКПВ-32/3С(*)Р2(**)

32

320

20

6,15

МКПВ-32/3С(*)Р3(**)

32

320

32

6,15

МКПВ-10/3Т(*)… (Т-резьбовое исполнение)

10

80

6,3÷32

4,85

МКПВ-20/3Т(*)…

20

160

6,3÷32

5,35

МКПВ-32/3Т(*)…

32

320

6,3÷32

7,35

*) исполнение по схеме: 2- с гидравлическим управлением; 3 – с электроуправлением, нормально открытый; 4 – с электроуправлением, нормально закрытый;
**) исполнение по роду тока и напряжению электромагнита пилота: 12 - 12В, постоянный; В24 – 24В, постоянный; 110 – 110В, переменный; 220 – 220В, переменный.

Габаритные и присоеденительные размеры гидроклапанов типа МКПВ*С



Гидравлическая схема клапанов давления МКПВ*С

Клапан предохранительный МКПВ 32/3С2Р
Клапан предохранительный МКПВ 32/3 С2Р1 аналог (гидроклапан 32-10-2-11)
Клапан предохранительный МКПВ 32/3 С2Р2 аналог (гидроклапан 32-20-2-11)
Клапан предохранительный МКПВ 32/3 С2Р3 аналог (гидроклапан 32-32-2-11)
