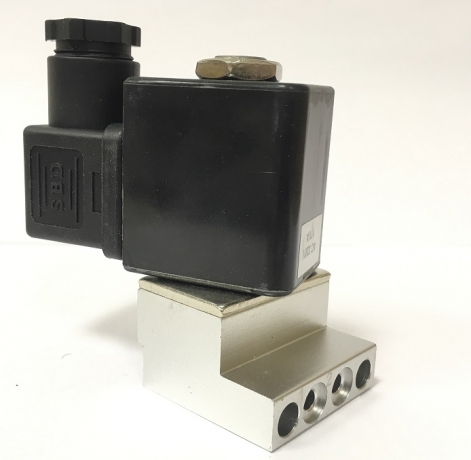

Пневмораспред трехлинейные П-ЭПР3 (В64-14А-03-100)

Назначение

Пневмораспределители трехлинейные с электромагнитным управлением П-ЭПР3.6, В64-14А-03-100 используется как пилот управления для пневмораспределителей В64-34А-03, В64-15-03 и т.д. в наличии с катушками на 24В, 110В и 220В

Устройство и работа

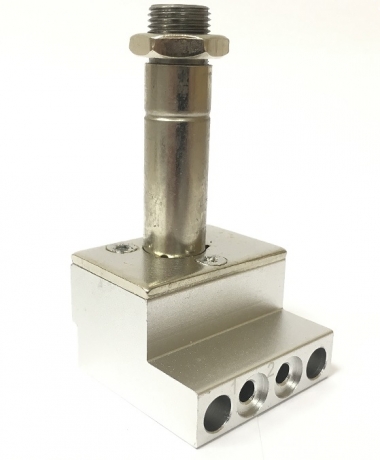

По пневмосхеме пневмораспределители -трехлинейные, двухпозиционные, нормально закрытые с односторонним электромагнитным управлением. Конструктивная схема всех типоразмеров пневмораспределителей одинакова.В катушке 6 размещена гильза с завальцованным внутри упором. Внутри гильзы перемещается якорь с уплотнительным узлом и пружинами . Уплотнительный узел расположен соосно с седлом .При обесточенном электромагните якорь прижат пружиной к седлу, перекрывая канал, через который подводится давление сжатого воздуха, а выходной канал (к потребителю) соединен с атмосферой через пазы на наружной поверхности якоря .
При подаче электрического напряжения на электромагнит якорь, преодолевая усилие пружины, перемещается до упора, закрывает выход в атмосферу и открывает канал, соединенный с отверстием подвода сжатого воздуха. Сжатый воздух поступает в канал потребителя.В некоторых исполнениях пневмораспределителей П-РЭ3/2,5 предусмотрено ручное дублирование электрического сигнала. Ручное дублирование предназначено для управления пневмораспределителем в наладочном режиме (при отключенном электропитании) и осуществляется поднятием якоря в верхнее положение. Включение кнопочного управления осуществляется нажатием до отказа кнопки , находящейся на корпусе пневмораспределителя.Степень защиты оболочки электромагнита IP 54 по ГОСТ 14254.

Указания по применению

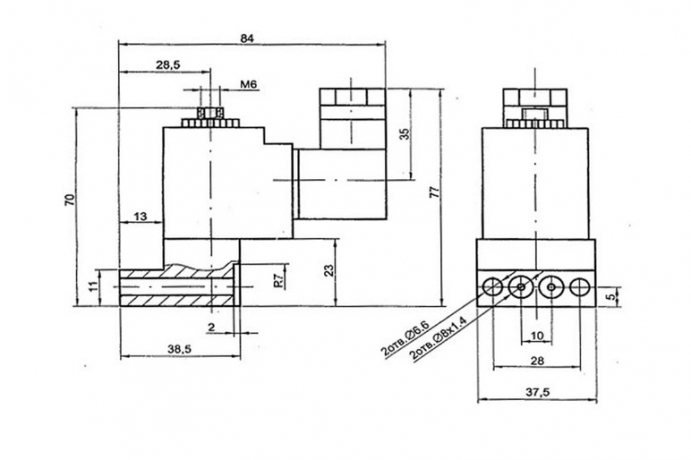

Пневмораспределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное масло вязкостью от 10 до 35 мм2/ с (сСт) при температуре 50 градусов С с концентрацией из расчета 1-2 капли на 1 м3 воздуха, приведенного к нормальным условиям по ГОСТ 19862.Климатические исполнения УХЛ и О, категории размещения 4, по ГОСТ 15150. Исполнение О - только для стран с тропическим климатом.Пространственное положение распределителей при монтаже - любое.Пневмораспределители П-РЭ3/2,5 стыкового исполнения для присоединения к пневмосистеме устанавливают на комплектуемом устройстве с выполненными в нем каналами для прохода воздуха и крепят двумя винтами с помощью двух отверстий диам. 3,4, диам. 4,5 или диам. 6,6. Для крепления пневмораспределителей стыкового нижнего и резьбового исполнений катушку необходимо снять.Уплотнение рабочих каналов обеспечивается резиновыми кольцами, находящимися в цековках корпуса и имеющимися в комплекте поставки.Присоединение к пневмосистеме пневмораспределителей резьбового исполнения осуществляется двумя резьбовыми отверстиями К1/8".
