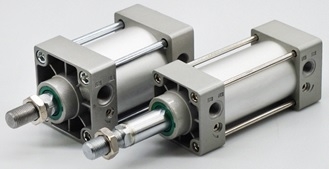

Пневмоцилиндры серии SC

Пневмоцилиндры серии SC соответствуют стандарту ISO6431. В шток пневмоцилиндра серии SC могут быть установлены магнитные кольца, используемые для возбуждения электромагнитного датчика положения поршня пневмоцилиндра, предназначенного для определения конечного положения штока. Для данного цилиндра рекомендуется устанавливать герконовый датчик серии CS1-F (HX-21R). Пневмоцилиндры SC являются аналогом C95 фирмы "SMC", относятся к стандартному типу цилиндров. Подшипники пневмоцилиндра SC-серии имеют самосмазывающуюся конструкцию, смазка штока поршня не требуется. Пневмоцилиндр оснащен регулируемым демпфером, который обеспечивает плавную остановку штока и исключает толчки и удары. Возможны варианты замены импортных пневмоцилиндров (итальянских, немецких, китайских).

Данные цилиндры изготовлены по стандарту ISO 15552, являются аналогом и могут использоваться на замену:
Пневмоцилиндров Camozzi. Серии 40, 41, 47, 60, 61, 62
Пневмоцилиндров Festo. Серии DSBC, DSBF, DSBG, DNC
Пневмоцилиндров Pneumax. Серии 1300
Пневмоцилиндров SMC. Серии CP96, C96, CP95

Для пневмоцилиндров серии SC возможны различные варианты крепления на уголок (лапа) LB, подвеска CA/CR, фланец FA/FB, вилка Y/CB, самоцентрирующийся шаровой шарнир F и другие варианты монтажа.

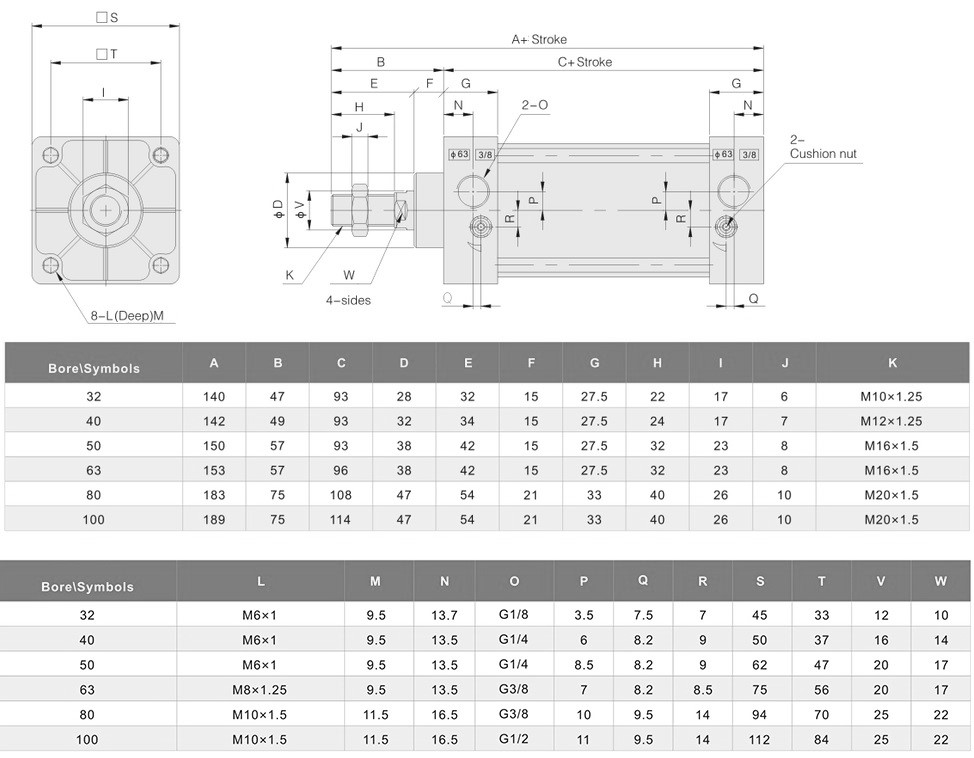

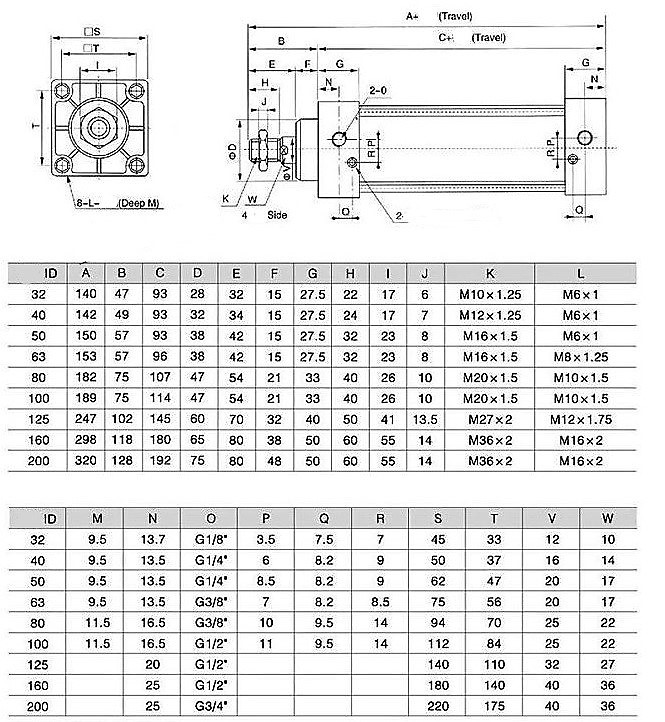

Габаритные и присоединительные размеры СТАНДАРТ КИТАЙ

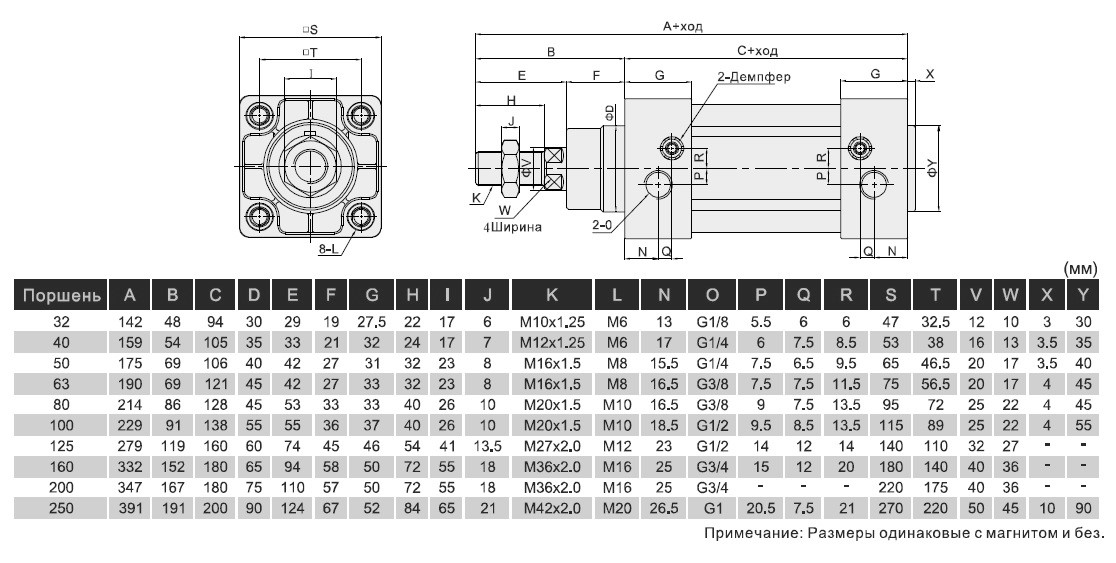

Габаритные и присоединительные размеры СТАНДАРТ EC
