Цанговые фитинги для пневмосистем

Цанговые фитинги с предназначены для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида-рилсана, нейлона и других синтетических материалов.
Таблица размеров
в наличии
20 Р

Описание


Цанговые фитинги с предназначены для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида-рилсана, нейлона и других синтетических материалов. Трубка устанавливается в фитинг и извлекается из него одной рукой.Высокая прочность, компактные размеры и установленное уплотнительное кольцо позволяют использовать фитинг в различных областях машиностроения, включая вакуумные системы. Фитинги имеют корпус из ударопрочного технополимера. Многозубчиковый цанговый зажим выполнен из нержавеющей стали и надежно фиксирует трубку в фитинге. Уплотнение трубки и резьбового соединения осуществляется при помощи колец из пербутана .

Обозначение фитинга: Буквы-это маркировка-наименование. 1-я.цифра диаметр наружной трубки. 2-я. цифра размер резьбы 01-1/8", 02-1/4", 03-3/8", 04-1/2".

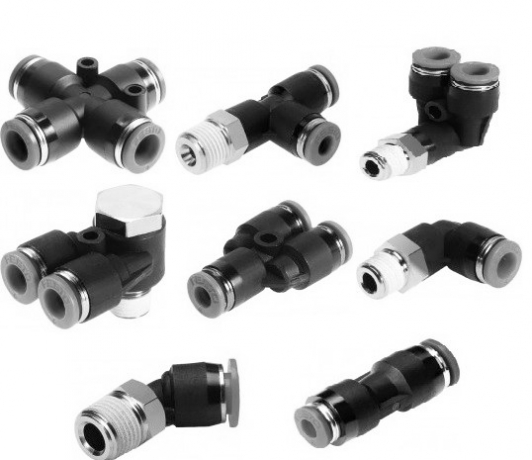

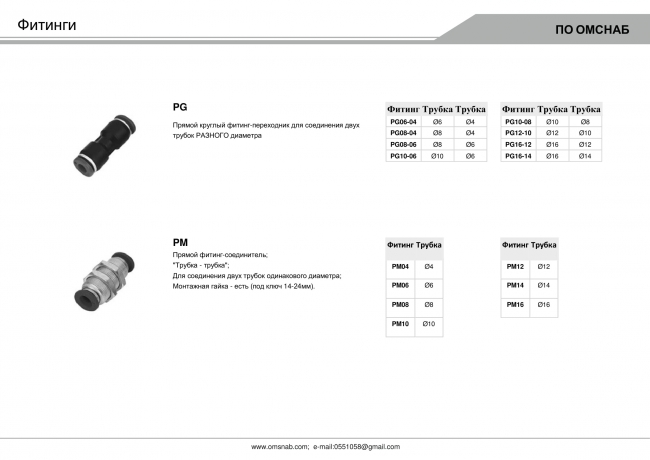

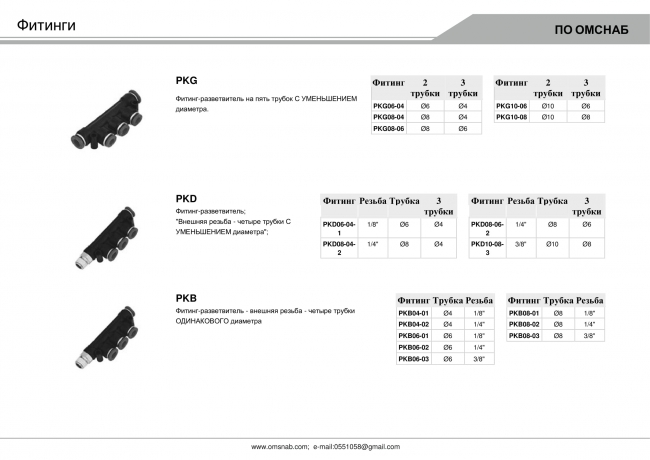

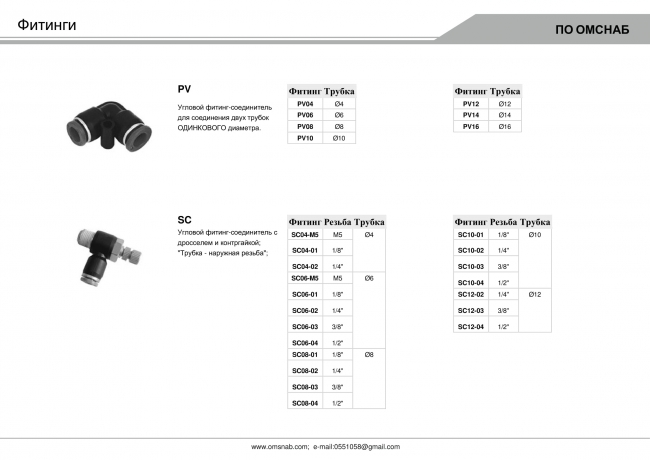

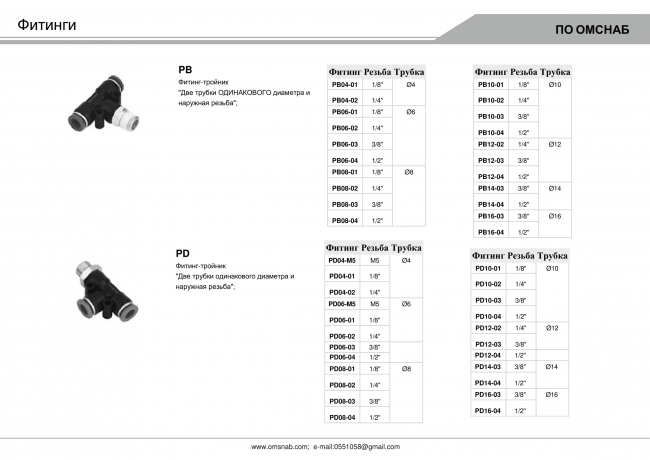

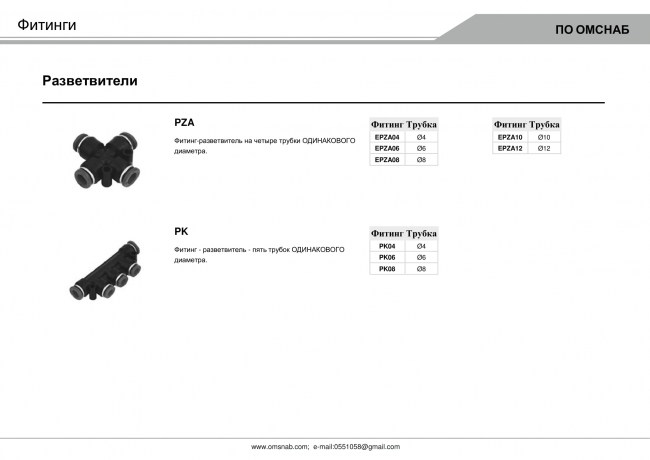

Каталог-быстроразъемные цанговые фитинги

Цанговые фитинги серий (резьба-цанга)

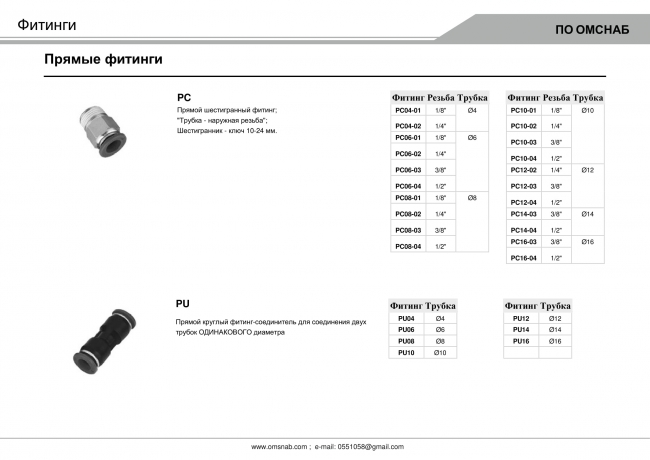

PC, PCF, PMF – прямой цанговый фитинг,
PB, PD – тройник-разветвитель цанговый Т-образный,
PX – тройник-разветвитель цанговый Y-образный,

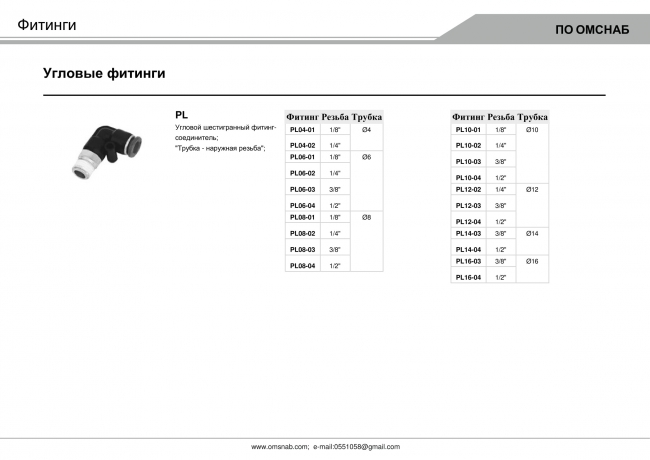

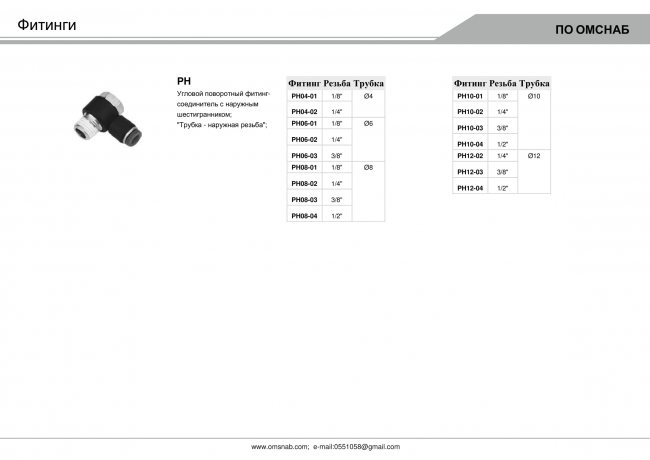

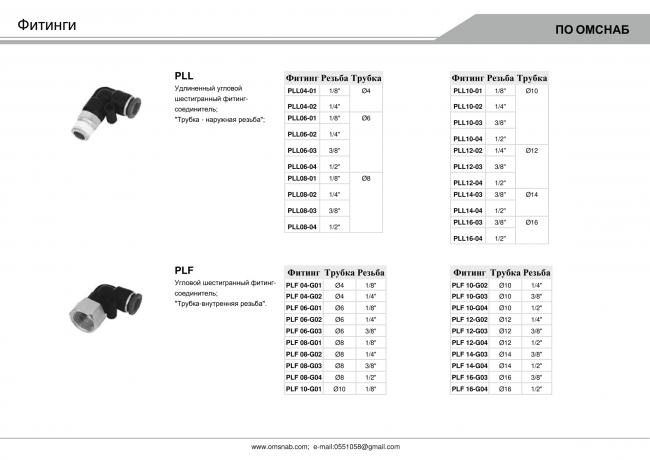

PH, PL, PLL – угловой цанговый фитинг,

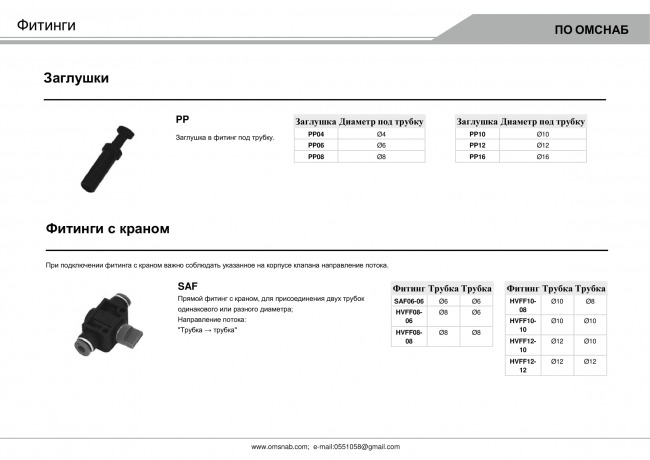

HVFS – фитинг цанговый с отсечным краном,
PHF– угловой фитинг, резьба-цанга,
PKB – разветвитель Т-образный, резьба - цанга (4трубки).


Цанговые фитинги серий (цанга-цанга)

PU – соединитель трубок цанговый,
PM – цанговый фитинг с монтажными гайками,

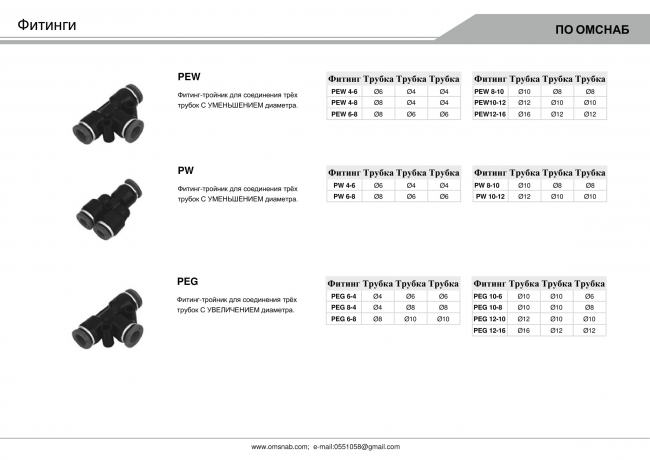

PW – тройник-переходник цанговый,
PG – переходник цанговый,

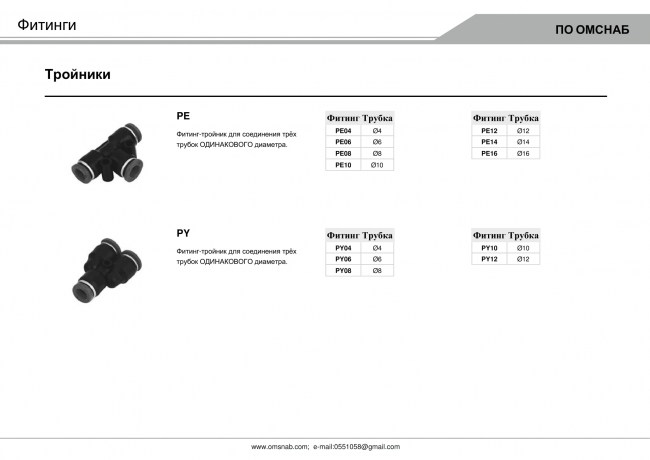

PE – тройник-разветвитель цанговый Т-образный,
PV – угловой цанговый фитинг,
PY – тройник-разветвитель цанговый Y-образный,
PZA – разветвитель крестообразный цанговый,
PLJ – угловой фитинг, цанга-трубка,
PYJ – тройник-разветвитель Y-образный, цанга-цанга-трубка,
PGJ – переходник прямой, цанга - трубка,
PEG – тройник-разветвитель цанговый Т-образный c увеличением диаметра,
PK – разветвитель цанговый для 5ти пневматических трубок.


Резьба трубная цилиндрическая

Обозначение

Число ниток N
на 1"

Шаг резьбы
S, mm

Наружный диаметр
резьбы, мм

Средний диаметр
резьбы, мм

Внутренний диаметр
резьбы, мм

G1/8"

28

0,907

9,729

9,148

8,567

G1/4"

19

1,337

13,158

12,302

11,446

G3/8"

19

1,337

16,663

15,807

14,951

G1/2"

14

1,814

20,956

19,754

18,632

G3/4"

14

1,814

26,442

25,281

24,119

G7/8"

14

1,814

30,202

29,040

27,878

G1"

11

2,309

33,250

31,771

30,292


Рабочее давление: 0-0,8 МПа;

Присоединительная резьба: M5, М6, 1/8", 1/4", 3/8", 1/2";

Внешний диаметр присоединяемой трубки: 4, 6, 8, 10, 12, 14, 16 мм

Резьбовые металлические фитинги предназначены для соединения различных элементов пневматических систем, различных переходов на внутренние или наружные резьбы с увеличением или уменьшением диаметра.
