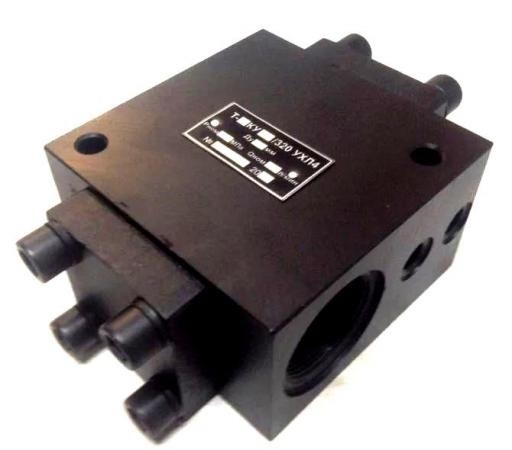

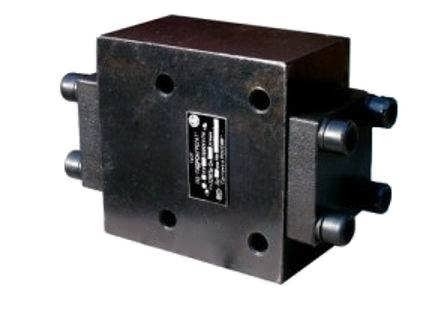

Гидрозамок односторонний типа КУ
Описание
Гидрозамки односторонние типа КУ предназначены для свободного пропускания рабочей жидкости в одном (прямом) направлении; проход рабочей жидкости в противоположном направлении возможен только после принудительного открывания запорного элемента с помощью гидравлического цилиндра управления, встроенного в гидрозамок.
Гидрозамки по исполнению имеют два варианта: резьбовое и стыковое.
По функциональным признакам различают четыре вида:
1 - с дополнительным разгрузочным клапаном (декомпрессором) и отдельным дренажом системы управления;
2 - без дополнительного разгрузочного клапана и с отдельным дренажом системы управления
3- с дополнительным разгрузочным клапаном и объединённым дренажом системы управления с основной системой;
4 - без дополнительного разгрузочного клапана и объединённым дренажом системы управления с основной системой
Основные технические характеристики гидрозамка одностороннего типа КУ:
| Марка | Условный проход | Давление нагнетания, ном, МПа |
Давление нагнетания, макс, МПа |
Расход, л/мин |
Вес | Размеры |
| М-2КУ 12/320 | 12 | 32 | 35 | 40 | 2,6 | 120x85x42 |
| М-ЗКУ12/320 | 12 | 32 | 35 | 40 | 2,6 | 120x85x42 |
| М-4КУ12/320 | 12 | 32 | 35 | 40 | 2,6 | 120x85x42 |
| Т-1КУ12/320 | 12 | 32 | 35 | 40 | 2,6 | 120x85x42 |
| Т-2КУ12/320 | 12 | 32 | 35 | 40 | 2,6 | 120x85x42 |
| Т-ЗКУ12/320 | 12 | 32 | 35 | 40 | 2,6 | 120x85x42 |
| Т-4КУ12/320 | 12 | 32 | 35 | 40 | 2,6 | 120x85x42 |
| М-1КУ 20/320 | 20 | 32 | 35 | 100 | 8,9 | 190x124x75 |
| М-2КУ 20/320 | 20 | 32 | 35 | 100 | 8,9 | 190x124x75 |
| М-ЗКУ 20/320 | 20 | 32 | 35 | 100 | 3,9 | 140x100x57 |
| М-4КУ 20/320 | 20 | 32 | 35 | 100 | 3,9 | 140x100x57 |
| Т-1КУ 20/320 | 20 | 32 | 35 | 100 | 8,9 | 190x124x75 |
| Т-2КУ20/320 | 20 | 32 | 35 | 100 | 8,9 | 190x124x75 |
| Т-ЗКУ 20/320 | 20 | 32 | 35 | 100 | 3,9 | 140x100x57 |
| Т-4КУ 20/320 | 20 | 32 | 35 | 100 | 3,9 | 140x100x57 |
| М-1КУ 32/320 | 32 | 32 | 35 | 250 | 8,4 | 190x124x75 |
| М-2КУ 32/320 | 32 | 32 | 35 | 250 | 8,4 | 190x124x75 |
| М-ЗКУ 32/320 | 32 | 32 | 35 | 250 | 8,4 | 180x124x75 |
| М-4КУ 32/320 | 32 | 32 | 35 | 250 | 8,4 | 180x124x75 |
| Т-1 КУ 32/320 | 32 | 32 | 35 | 250 | 8,4 | 190x124x75 |
| Т-2КУ 32/320 | 32 | 32 | 35 | 250 | 8,4 | 190x124x75 |
| Т-ЗКУ 32/320 | 32 | 32 | 35 | 250 | 8,4 | 180x124x75 |
| Т-4КУ 32/320 | 32 | 32 | 35 | 250 | 8,4 | 180x124x75 |
