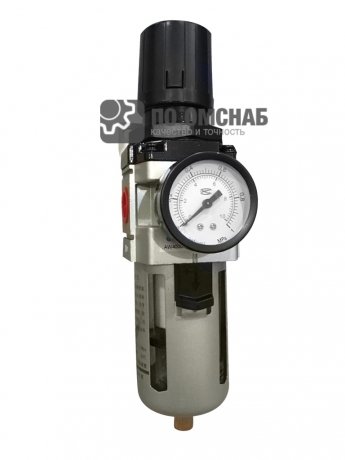

AW4000 фильтр-регулятор
Описание
AW4000 фильтр-влагомаслоотделитель с регулятором давления и манометром предназначены для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата и автоматического поддержания величины давления на заданном уровне в пневматических системах.
Присоединение AW4000 фильтра с регулятором давления осуществляется непосредственно фитингами и пневмотрубкой.
| Модель | AW 1000 - AW 2000 | AW 3000 - AW 5000 |
|---|---|---|
| Рабочее давление, МПа | 0,05 - 1,0 | |
| Испытательное давление, МПа | 1,5 | |
| Диапазон регулировки давления, МПа | 0,15 - 0,85 | |
| Рабочая температура | +5... 60°C | |
| Присоединительный размер | М5 1/8", 1/4" |
1/4", 3/8" 1/2", 3/4", 1" |
| Тонкость очистки, мкм | 25 (5 по запросу) | |
| Материал корпуса | Цинковый сплав с металлическим резьбовыми вставками под фитинги | |
| Манометр | В комплекте | |
| Материал стакана | Поликарбонат | |
| Защита стакана | Нет | Есть |
Рукоятка регулятора давления фиксируется в нужном положении путем нажатия.
Габаритные и присоединительные размеры AW
| Резьба | A | B | C | D | E | F | G | H | J | K | L | M | P | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AW1000 | M5 | 25 | 109,5 | 50,5 | 25 | 26 | 25 | 28 | 30 | 4,5 | 6,5 | 40 | 2 | 28 |
| AW2000 | 1/8-1/4 | 40 | 164,5 | 78 | 40 | 56,8 | 30 | 34 | 43,5 | 5,4 | 15,4 | 55 | 2,3 | 40 |
| AW3000 | 1/4-3/8 | 53 | 211 | 92,5 | 53 | 60,8 | 39 | 40 | 46 | 6,5 | 8 | 53 | 2,3 | 56 |
| AW4000 | 3/8-1/2 | 70 | 262 | 112 | 70 | 70,5 | 49,2 | 54 | 53,5 | 8,5 | 10,5 | 70 | 2,3 | 73 |
| AW4000-06 | 3/4 | 75 | 267 | 114 | 70 | 70,5 | 49,2 | 54 | 55,5 | 8,5 | 10,5 | 70 | 2,3 | 73 |
