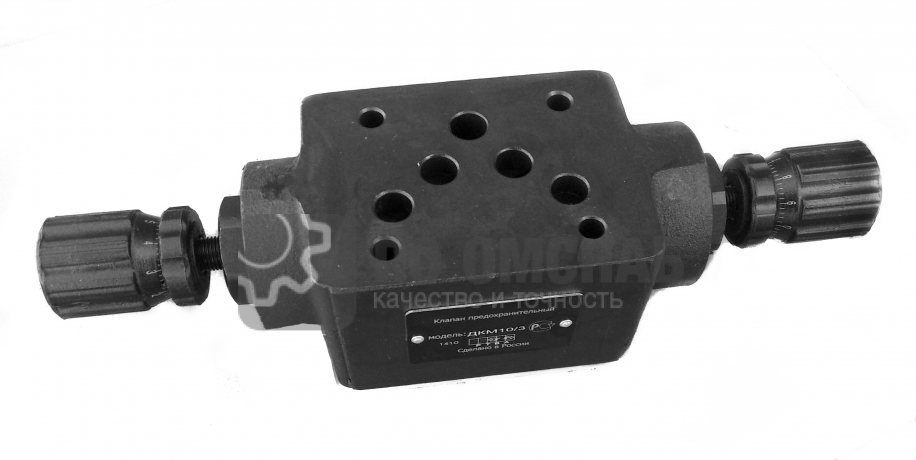

Гидродроссель ДКМ-10/3, ДКМ-10/3М, ДКМ-10/3В, ДКМ-10/3А, ДКМ-10/3МА, ДКМ-10/3 МВ
Описание
Гидродроссель с обратным клапаном ДКМ-10/3, (а также другой вариант исполнения по ДКМ 10/3А, ДКМ 10/3 МА, ДКМ 10/3В, ДКМ10/3МВ) обычно входит в комплекс модульной гидроаппаратуры и предназначен для создания перепада давлений между подводимым и отводимым потоками рабочей жидкости или регулирования величины расхода при прохождении потока рабочей жидкости в одном направлении и пропускании потока при прохождении его в обратном направлении в гидросистемах станков, прессов и другого промышленного оборудования .
Наименование | - Условный проход | - Расшифровка | |
Гидродроссель ДКМ 10/3 | - 10 мм | - без букв: регулировка в канале А и В | |
Гидродроссель ДКМ 10/3А | - 10 мм | - буква А: регулировка в канале А | |
Гидродроссель ДКМ 10/3В | - 10 мм | - буква А: регулировка в канале В |
Техничесикие характеристики гидродросслей ДКМ 6/3 ДКМ 10/3
| Модель дросселя | - ДКМ 6/3 | - ДКМ 10/3 |
| Максимальный расход л/мин | 35 | 70 |
| Рабочее давление мПа | 25 | |
| Масса кг. | А:1,2 | А: 2,6 |
| А-В: 1,4 | А-В:2,8 | |
Гидравлическая схема гидродросселя ДКМ 10/3 и ДКМ 6/

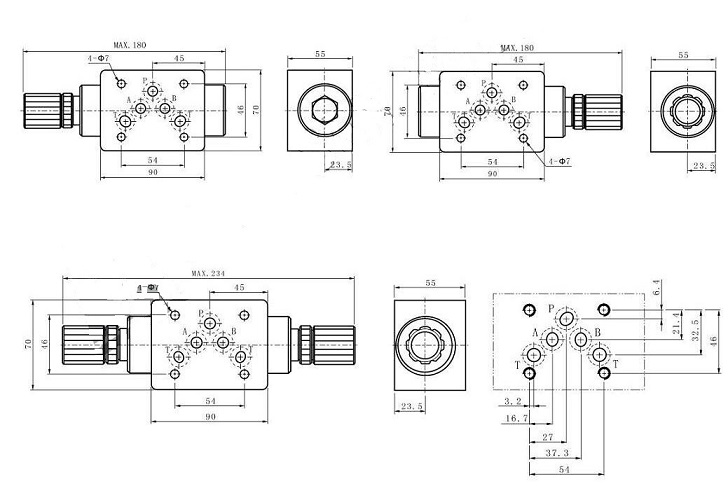

Габаритные и присоеденительные размеры гидродроссля ДКМ 10/3
