Пневмораспределители ручные (крановые) 4HV
Описание

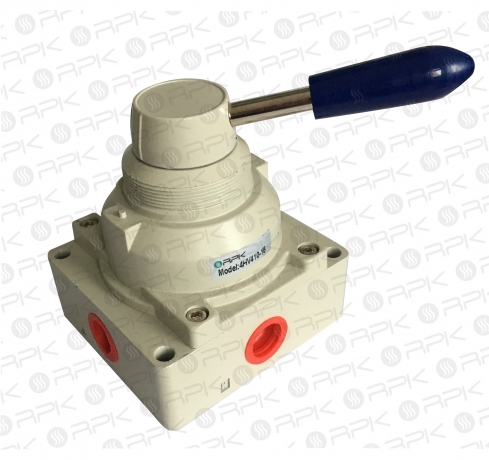

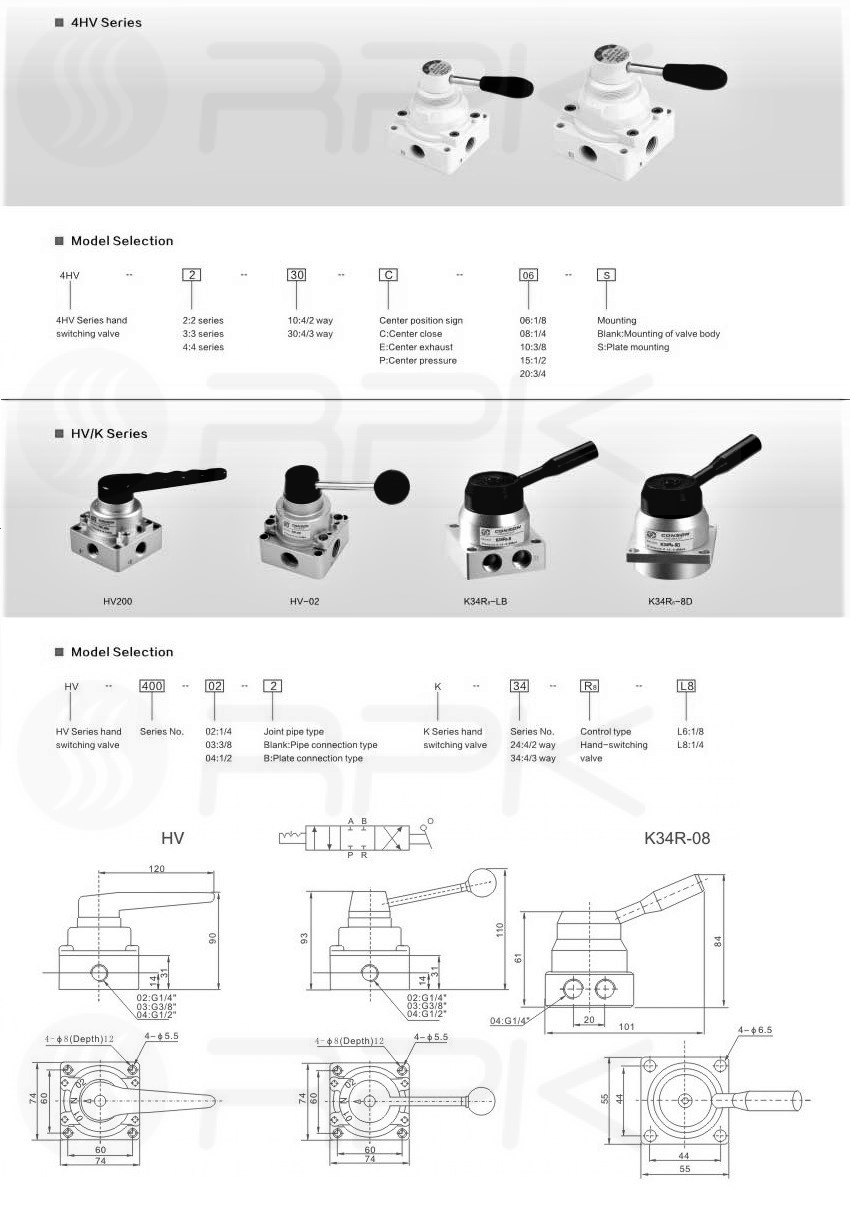

Пневмораспределители ручные (крановые) 4HV
Пневмораспределители трехпозиционные четырехлинейные с управлением кранового типа с условным проходом 10 и 16 мм предназначены для открытия, закрытия и переключения линий подачи воздуха.
Пневмораспределители рассчитаны для работы на сжатом воздухе, содержащем распыленное масло (посредством маслораспылителя). Номинальное давление 1 МПа.
Технические параметры
| Наименование |
Аналог |
Ду, мм (резьба) |
Присоединение |
P, МПа |
| HV 400-03 | В 72-23М-01 | 10 (G 3/8”) | ||
| 4HV 230C-8 |
В72-22М-01 |
8 (G 1/4”) | боковое коническое | 1 |
| 4HV 330C-10 |
В 72-23М-01 |
10 (G 3/8”) |

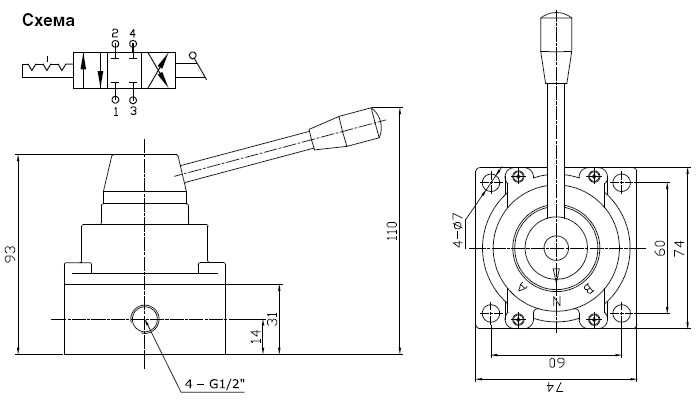

||
| 4HV 430C-15 |
В 72-24М-01 |
16 (G ½”) |
Примеры СХЕМ: 1-(схема-Е открытый центр), 2-(схема-С закрытый центр)
ПО ОМСНАБ является единственным дистрибьютором РУСПНЕВМОКОМ-RPK в России и СНГ
Крановые распределители В71-23М-01, В71-23М-02, В72-23М-01, В72-23М-02 (4-х линейные, 3-х позиционные) представляют собой пневмораспределители с мускульным управлением, с условным проходом 10 мм и подсоединением пневмолиний к пневмосети К3/8".
Характеристики распределителей
Присоединение пневмолиний: резьбовое 3/8"; Условный проход: 10 мм; Давление номинальное: 10 бар (1,0 МПА); Усилие на рукоятке при переключении: не более 4 кгс; Масса распределителя: 0,9 кг.
Отличия по присоединению трубопроводов (пневмолиний): - распределители В71-23М-02, В72-23М-02 - рабочие отверстия снизу; - распределители В71-23М-01, В72-23М-01 - рабочие отверстия по бокам (с 4-х сторон) основания.

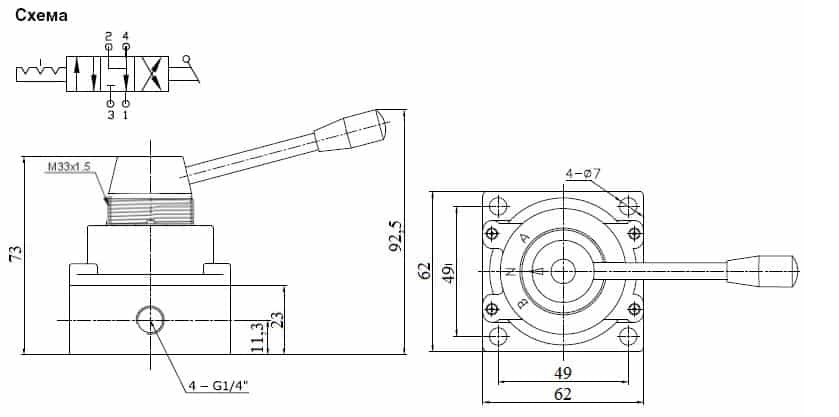

Схемы распределения сжатого воздуха
Отверстия для присоединения трубопроводов: 1 - напорная линия, через которую осуществляется подвода воздуха; 2, 4 - рабочие отверстия; 3 - выхлопное отверстие.
Пневмораспределители В71-22М-01, В71-22М-02, В72-22М-01, В72-22М-02 с ручным управлением являются наименьшими в серии распределителей В71- и В72, имеют условный проход Ду = 6 мм и присоединительную коническую резьбу К1/4". Схема работы 4/3 (4-х линейные, 3-х позиционные).
Характеристики распределителей
Присоединение пневмолиний: резьбовое К1/4"; Условный проход: 6 мм; Давление номинальное: 10 бар (1,0 МПА); Усилие переключения (не более): 39 Н (4 кгс); Масса распределителя: 0,9 кг.
Отличия по присоединению трубопроводов (пневмолиний): - распределители В71-22М-02, В72-22М-02 - отверстия снизу основания (нижний подвод); - распределители В71-22М-01, В72-22М-01 - рабочие отверстия по бокам (подвод с торцов.;
Схемы распределения сжатого воздуха
Отверстия для присоединения трубопроводов: 1 - подвод сжатого воздуха; 2, 4 - рабочие отверстия; 3 - выхлопное отверстие.
