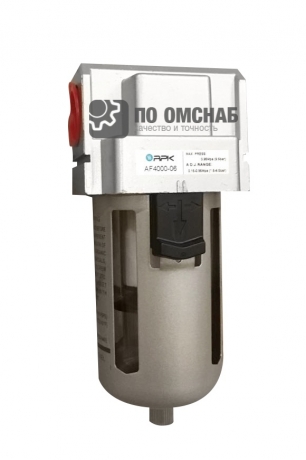

AF4000 фильтр-влагомаслоотделитель
Описание
AF4000 фильтр-влагомаслоотделитель, это элемент блока подготовки поступающего в систему воздуха. Подобный фильтр предохраняет пневмосистемы, от чрезмерной влажности и попадания мелких частиц, пневмосистемы могут значительно быстрее выйти из строя.
Присоединение AF4000 фильтра осуществляется непосредственно фитингами и пневмотрубкой.
| Рабочее давление | 0,05 - 1,0 МПа |
|---|---|
| Максимальное давление | 1,5 МПа |
| Рабочая температура | 5... 60°C |
| Тонкость очистки | 25 мкм (5 мкм по запросу) |
Устанавливается отдельно или в качестве модуля блока подготовки воздуха ;
Корпус из алюминиевого сплава;
Прозрачный стакан из поликарбоната (в моделях начиная с AF3000 стакан защищен металлическим кожухом);
Фильтрующий элемент изготовлен из латуни, легко заменяется;
Возможно исполнение с автоматическим сливом конденсата.

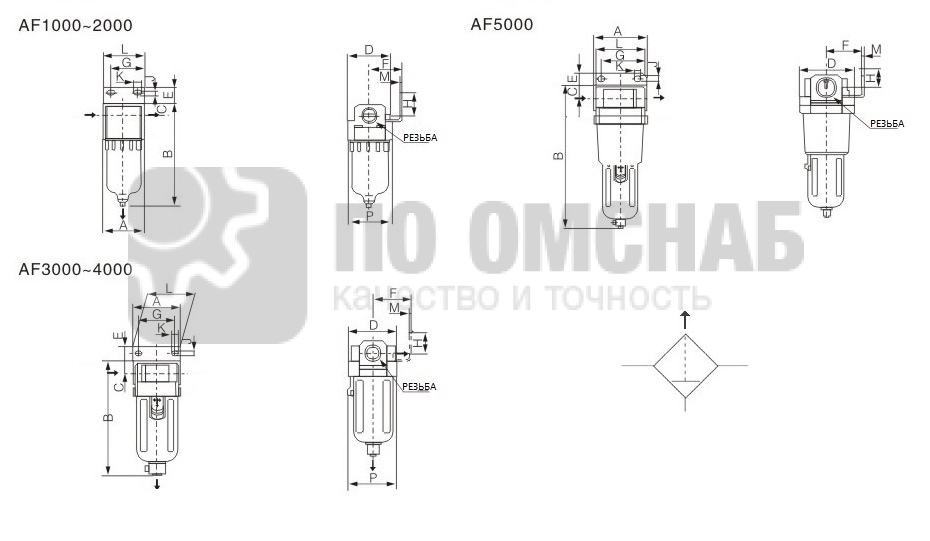

Габаритные и присоединительные размеры фильтра AF
| Резьба | A | B | C | D | E | F | G | H | J | K | L | M | P | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AF1000 | M5 | 25 | 66 | 7 | 25 | - | - | - | - | - | - | - | - | 26,5 |
| AF2000 | 1/8-1/4 | 40 | 97,5 | 11 | 40 | 17 | 30 | 27 | 22 | 5,4 | 8,4 | 40 | 2,3 | 40 |
| AF3000 | 1/4-3/8 | 53 | 132,5 | 14 | 53 | 16 | 41 | 40 | 23 | 6,5 | 8 | 53 | 2,3 | 56 |
| AF4000 | 3/8-1/2 | 70 | 168,5 | 18 | 70 | 17 | 50 | 54 | 26 | 8,5 | 10,5 | 70 | 2,3 | 73 |
| AF4000-06 | 3/4 | 75 | 172,5 | 20 | 70 | 14 | 50 | 54 | 25 | 8,5 | 10,5 | 70 | 2,3 | 73 |
| AF5000 | 3/4-1 | 90 | 247,5 | 24 | 90 | 23 | 66,5 | 66 | 35 | 11 | 13 | 90 | 3,2 | 90 |
Характеристики фильтра AF
| Модель | Основные характеристики | |||
|---|---|---|---|---|
| Номинальный расход воздуха, л/мин | Присоединительный размер | Вес, кг | ||
| AF1000-M5 | 110 | M5 | 0,07 | |
| AF2000-01 | 1222 | 1/8" | 0,19 | |
| AF2000-02 | 1278 | 1/4" | 0,19 | |
| AF3000-02 | 2006 | 0,29 | ||
| AF3000-03 | 2148 | 3/8" | ||
| AF4000-03 | 5120 | 0,55 | ||
| AF4000-04 | 5430 | 1/2" | ||
| AF4000-06 | 7680 | 3/4" | 0,58 | |
| AF5000-06 | 8200 | 1,08 | ||
| AF5000-10 | 8500 | 1" | ||
