Описание

Гидроклапаны предохранительные МКПВ 10/3 С2 (C3) Р2(Р1, Р3), МКПВ 20/3 С2 (C3) Р2(Р1, Р3), МКПВ 32/3 С2 (C3) Р2(Р1, Р3)

Гидроклапаны предохранительные МКПВ 10/3 С, МКПВ 20/3 С, МКПВ 32/3 С стыкового монтажа применяются для

предохранения гидросистем от перегрузки при повышении давления, поддержания установленной величины

давления и дистанционной разгрузки гидравлических систем. Область применения: гидроприводы прессов,

станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.

Технические параметры

Наименование	Ду, мм	Q, л/мин	P, Мпа	Вес
МКПВ-10/3МР1 (М-модульное исполнение)	10	3÷100	0,5÷12,5	3,5
МКПВ-10/3МР2	10	3÷100	1÷25	3,5
МКПВ-10/3МР3	10	3÷100	1,5÷35	3,5
МКПВ-16/3Ф…	16	63	10÷32	*
МКПВ-25/3Ф…	25	160	10÷32	*
МКПВ-32/3Ф...	32	450	10÷32	*
МКПВ-4/3С3К3 (С-стыковое исполнение)	4	4	10÷32	1,2
МКПВ-10/3С()Р(*)	10	80	6,3	3,65
МКПВ-10/3С()Р1(*)	10	80	10	3,65
МКПВ-10/3С()Р2(*)	10	80	20	3,65
МКПВ-10/3С()Р3(*)	10	80	32	3,65
МКПВ-20/3С()Р(*)	20	160	6,3	4,35
МКПВ-20/3С()Р1(*)	20	160	10	4,35
МКПВ-20/3С()Р2(*)	20	160	20	4,35
МКПВ-20/3С()Р3(*)	20	160	32	4,35
МКПВ-32/3С()Р(*)	32	320	6,3	6,15
МКПВ-32/3С()Р1(*)	32	320	10	6,15
МКПВ-32/3С()Р2(*)	32	320	20	6,15
МКПВ-32/3С()Р3(*)	32	320	32	6,15
МКПВ-10/3Т(*)… (Т-резьбовое исполнение)	10	80	6,3÷32	4,85
МКПВ-20/3Т(*)…	20	160	6,3÷32	5,35
МКПВ-32/3Т(*)…	32	320	6,3÷32	7,35

*) исполнение по схеме: 2- гидравлическим управлением 3 – с электроуправлением, нормально открытый, 4 – с электроуправлением, нормально закрытый;
**) исполнение по роду тока и напряжению электромагнита пилота: 24 – 24В, постоянный; 110 – 110В, переменный; 220 – 220В, переменный.

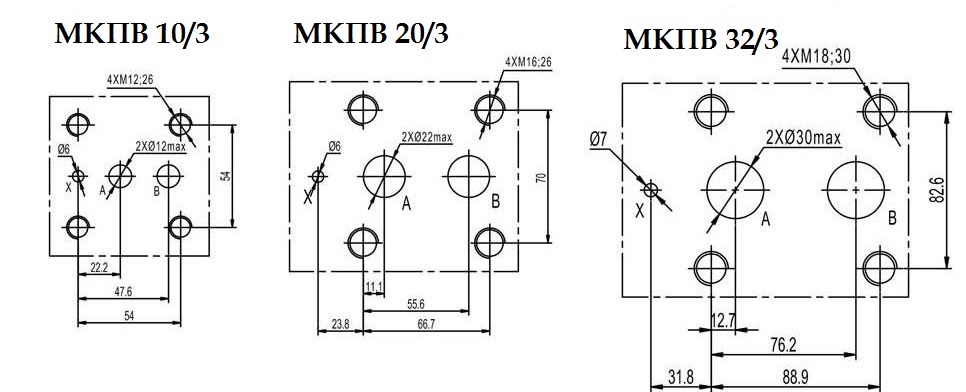

Габаритные и присоеденительные размеры гидроклапанов типа МКПВ*Т

Наименование	D1	D2	D3	L	L1	L2	H	H1	H2	H3
МКПВ 10/3Т2Р	G1/2	34	9	85	14	62	125	27	10	62
МКПВ 20/3Т2Р	G1	47		85	14	62	125	27	10	57
МКПВ32/3Т2Р	G1 1/2	61		100	18	72	138	40	13	66

Клапан МКПВ 10/3 С2Р1 (аналог 10-10-2-11)

Клапан МКПВ 10/3 С2Р2 (аналог 10-20-2-11)

Клапан МКПВ 10/3 С2Р3 (аналог 10-32-2-11)

Клапан МКПВ 20/3 С2Р1 (аналог 20-10-2-11)

Клапан МКПВ 20/3 С2Р2 (аналог 20-20-2-11)

Клапан МКПВ 20/3 С2Р3 (аналог 20-32-2-11)

Клапан МКПВ 32/3 С2Р1 (аналог 32-10-2-11)

Клапан МКПВ 32/3 С2Р2 (аналог 32-20-2-11)

Клапан МКПВ 32/3 С2Р3 (аналог 32-32-2-11)

Клапан МКПВ 10/3С3Р1 (аналог 10-10-2-133(-131-132))

Клапан МКПВ 10/3С3Р2 (аналог 10-20-2-133(-131-132))

Клапан МКПВ 10/3С3Р3 (аналог 10-32-2-133(-131-132))

Клапан МКПВ 20/3С3Р1 (аналог 20-10-2-133(-131-132))

Клапан МКПВ 20/3С3Р2 (аналог 20-20-2-133(-131-132))

Клапан МКПВ 20/3С3Р3 (аналог 20-32-2-133(-131-132))

Клапан МКПВ 32/3С3Р1 (аналог 32-10-2-133(-131-132))

Клапан МКПВ 32/3С3Р2 (аналог 32-20-2-133(-131-132))

Клапан МКПВ 32/3С3Р3 (аналог 32-32-2-133(-131-132))
