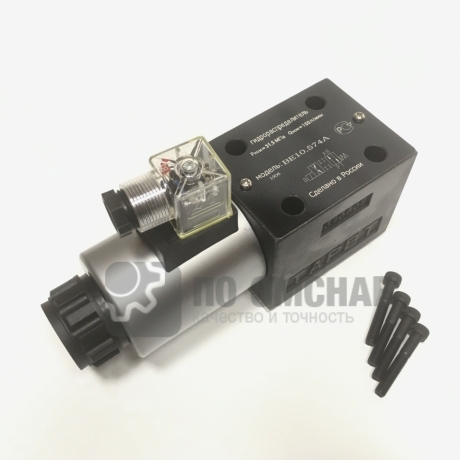

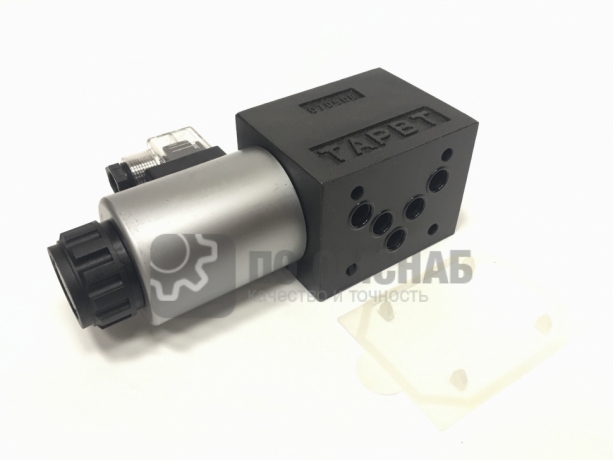

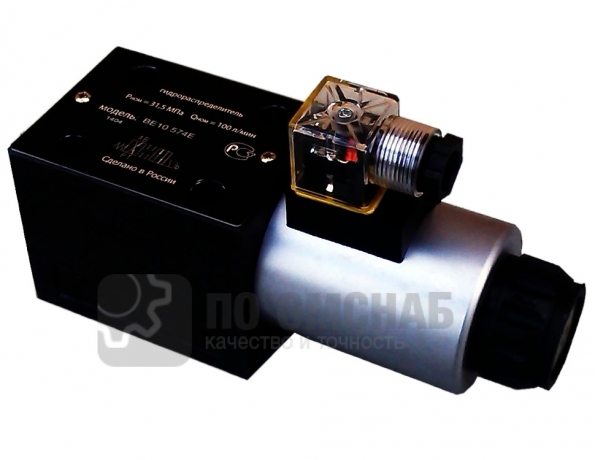

Гидрораспределители ВЕ 10.574Е (1РЕ 10.574Е)

Гидрораспределители ВЕ10 с односторонним электромагнитным управлением ВЕ10 574 Г24 (В110, В220), ВЕ10 574А Г24 (В110, В220), ВЕ10 574Е Г24 (В110, В220), ВЕ10 573 Г24 (В110, В220), ВЕ10 573Е Г24 (В110, В220)
Таблица размеров
в наличии
3 600 Р

Описание

Гидрораспределители ВЕ10.574Е с односторонним электромагнитным управлением (1РЕ10.574E, 4WE10.Y)
Гидрораспределители ВЕ10 574 Г24 (В110, В220), ВЕ10 574А Г24 (В110, В220),ВЕ10 574Е Г24 (В110, В220), ВЕ10 573 Г24 (В110, В220), ВЕ10 573Е Г24 (В110, В220)с условным проходом 10 мм являются золотниковыми гидрораспределителями с односторонним электромагнитным управлением (с одной катушкой). Для монтажа гидрораспределителя ВЕ10 понадобиться переходная плита Ду-10.

Структура условного обозначения: Гидрораспределителя ВЕ10.574Е, ВЕ10.574Е Г12, ВЕ10.574Е В110, ВЕ10.574Е В220.

На примере ВЕ10.574А Г24

ВЕ10.574А Г24  -Гидрораспределитель золотниковый.
ВЕ10.574А Г24  -Вид управления: Е - электромагнитное.
ВЕ10.574А Г24
-Условный проход Ду=10 мм.
ВЕ10.57  Г24
-Схема распределения потока рабочей жидкости (см. таблицу).
ВЕ10.574А Г24  -Электромагнит напряжение: Г-постоянное напряжение, В-переменное напряжение.


Технические характеристики гидрораспределители ВЕ

МОДЕЛЬ ВЕ43 ВЕ6 ВЕ10
Условный проход, мм 4 6 10
Макс.поток рабочей жидкости, л/мин 14 80 100
Давление номинальное на входе, кгс/см2 / МПа
Отверстия: P-A-B
250/25 320/32 320/32
Максимальное давление на сливе, МПа
Отверстия: Т
6 16 16
ВЕС кг. 1магнит 1 1.5 4.8
ВЕС кг. 2магнита 1.4 2.2 6.1

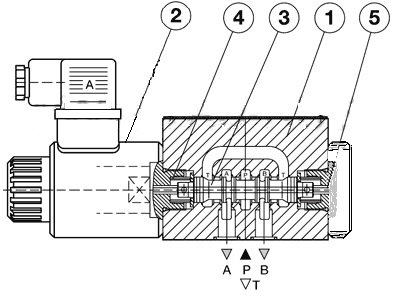

Принцип работы распределителей ВЕ10 с одним электромагнитам

Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного двупозиционного (4/2) ВЕ10.574А, ВЕ10.574, ВЕ10.574Е, ВЕ10.573, ВЕ10.573Е гидрорапрседелителя нет центральной позиции золотника. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" , при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T. А для возврата в положение (а) необходимо просто не подавать напряжение на электромагнит «а» тогда под действием пружины 4 золотник (3) вернется в исходное положение.

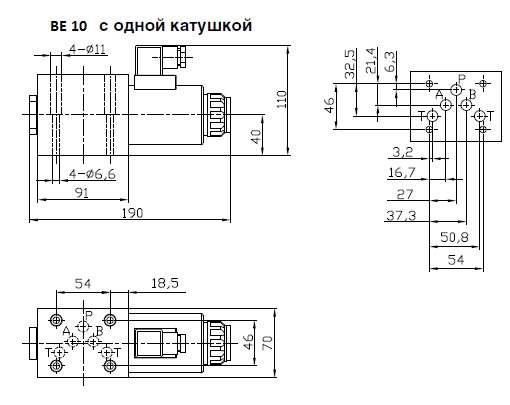

Присоединительные и габаритные размеры в мм. ВЕ10 с одним электромагнитам

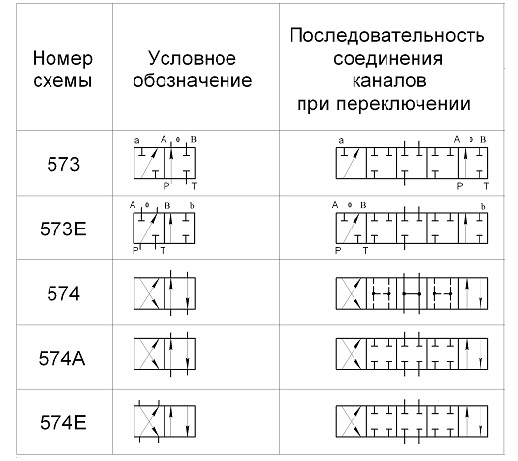

Схемы для распределения потока жидкости для гидрораспределителя ВЕ10 с одним электромагнитам
