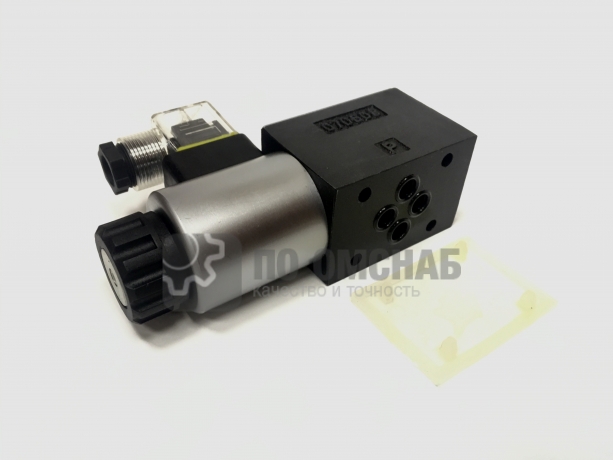

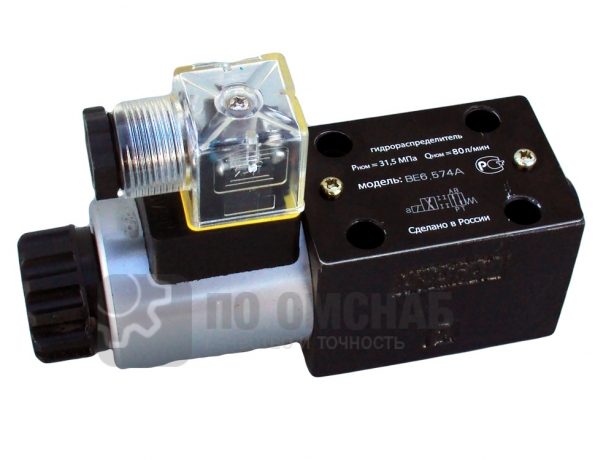

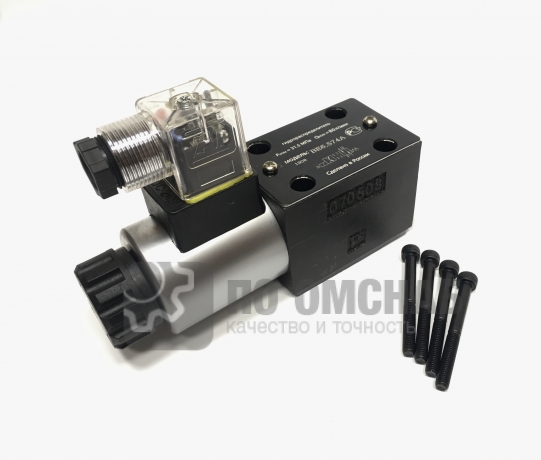

Гидрораспределители ВЕ 6.573 (1РЕ 6.573)

Гидрораспределители ВЕ6 с односторонним электромагнитным управлением ВЕ6 574 Г24 (В110, В220), ВЕ6 574А Г24 (В110, В220), ВЕ6 574Е Г24 (В110, В220), ВЕ6 573 Г24 (В110, В220), ВЕ6 573Е Г24 (В110, В220)
Таблица размеров
в наличии
2 400 Р

Описание

Гидрораспределители ВЕ6.573 с односторонним электромагнитным управлением (1РЕ6.573, 4WE6.A)
Гидрораспределители ВЕ6 574 Г24 (В110, В220), ВЕ6 574А Г24 (В110, В220), ВЕ6 574Е Г24 (В110, В220), ВЕ6 573 Г24 (В110, В220), ВЕ6 573Е Г24(В110, В220) являются золотниковыми гидрораспределителями с односторонним электромагнитным управлением (с одной катушкой). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.  Для монтажа гидрораспределителя ВЕ6 понадобиться переходная плита Ду-6.

Структура условного обозначения: Гидрораспределителя ВЕ6.573 Г12ВЕ6.573 Г24, ВЕ6.573 В110, ВЕ6.573 В220.

На примере ВЕ6.574А Г24

ВЕ6.574А Г24  -Гидрораспределитель золотниковый.
ВЕ6.574А Г24  -Вид управления: Е - электромагнитное.
ВЕ6.574А Г24
-Условный проход Ду=6 мм.
ВЕ6.57  Г24
-Схема распределения потока рабочей жидкости (см. таблицу).
ВЕ6.574А Г24  -Электромагнит напряжение: Г-постоянное напряжение, В-переменное напряжение.


Технические характеристики гидрораспределители ВЕ

МОДЕЛЬ ВЕ43 ВЕ6 ВЕ10
Условный проход, мм 4 6 10
Макс.поток рабочей жидкости, л/мин 14 80 100
Давление номинальное на входе, кгс/см2 / МПа
Отверстия: P-A-B
250/25 320/32 320/32
Максимальное давление на сливе, МПа
Отверстия: Т
6 16 16
ВЕС кг. 1магнит 1 1.5 4.8
ВЕС кг. 2магнита 1.4 2.2 6.1


Принцип работы распределителей ВЕ6 с одним электромагнитам

Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного двупозиционного (4/2) ВЕ6.574А, ВЕ6.574, ВЕ6.574Е, ВЕ6.573, ВЕ6.573Е гидрорапрседелителя нет центральной позиции золотника. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" , при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T. А для возврата в положение (а) необходимо просто не подавать напряжение на электромагнит «а» тогда под действием пружины 4 золотник (3) вернется в исходное положение.


Присоединительные и габаритные размеры в мм. ВЕ6 с одним электромагнитам

Схемы для распределения потока жидкости для гидрораспределителя ВЕ6 с одним электромагнитам
