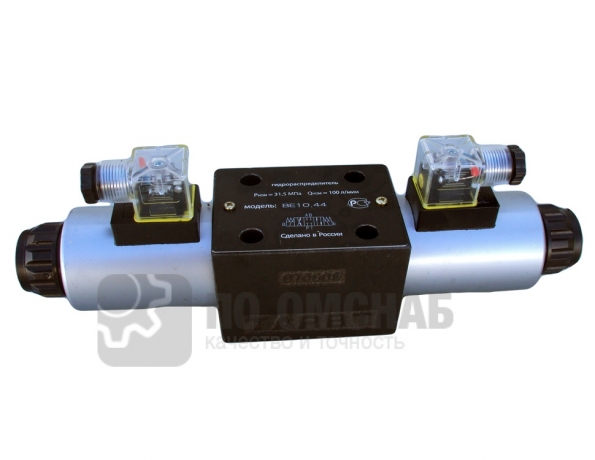

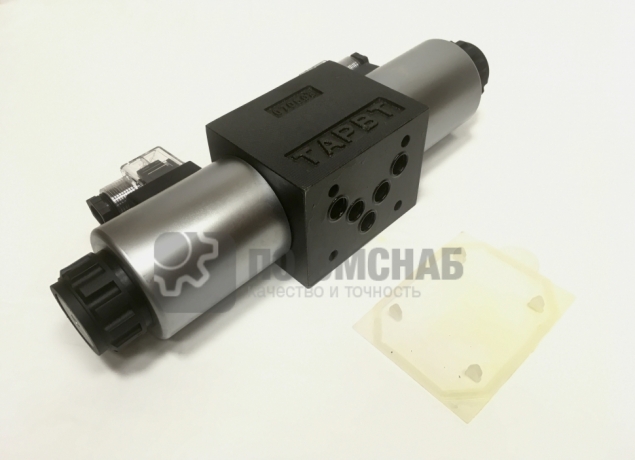

Гидрораспределители ВЕ 10.84 (1РЕ 10.84)

Гидрораспределители ВЕ10 с двухсторонним электромагнитным управлением ВЕ10 14 Г24 (В110, В220), ВЕ10 24 Г24 (В110, В220), ВЕ10 34 Г24 (В110, В220), ВЕ10 44 Г24 (В110, В220), ВЕ10 64 Г24 (В110, В220)
Таблица размеров
в наличии
6 300 Р

Описание

Гидрораспределители ВЕ10.84 и ВЕ10.84А с двухсторонним электромагнитным управлением (1РЕ10.84, 4WE10.Q, 1РЕ10.84А, 4WE10.W)

Гидрораспределители ВЕ10 14 Г24 (В110, В220), ВЕ10 24 Г24 (В110, В220), ВЕ10 34 Г24(В110, В220), ВЕ10 44 Г24 (В110, В220), ВЕ10 64 Г24(В110, В220) с условным проходом 10 мм являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками). Для монтажа гидрораспределителя ВЕ10 понадобиться переходная плита Ду-10.

Структура условного обозначения: Гидрораспределителя ВЕ10.84, ВЕ10.84 Г12, ВЕ10.84 В110, ВЕ10.84 В220.

На примере ВЕ10.44 Г24

ВЕ10.44 Г24  -Гидрораспределитель золотниковый.
ВЕ10.44 Г24  -Вид управления: Е - электромагнитное.
ВЕ10.44 Г24
-Условный проход Ду=10 мм.
ВЕ10.44 Г24
-Схема распределения потока рабочей жидкости (см. таблицу).
ВЕ10.44 Г24  -Электромагнит напряжение: Г-постоянное напряжение, В-переменное напряжение.


Технические характеристики гидрораспределители ВЕ

МОДЕЛЬ ВЕ43 ВЕ6 ВЕ10
Условный проход, мм 4 6 10
Макс.поток рабочей жидкости, л/мин 14 80 100
Давление номинальное на входе, кгс/см2 / МПа
Отверстия: P-A-B
250/25 320/32 320/32
Максимальное давление на сливе, МПа
Отверстия: Т
6 16 16
ВЕС кг. 1магнит 1 1.5 4.8
ВЕС кг. 2магнита 1.4 2.2 6.1

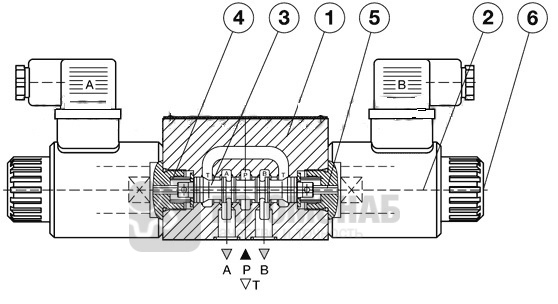

Принцип работы распределителей ВЕ10 с двумя электромагнитами

Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного трёхпозиционного (4/3) ВЕ 10.14, ВЕ 10.24, ВЕ 10.34, ВЕ 10.44, ВЕ 10.64 гидрорапрседелителя центральная позиция золотника является нейтральной. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" и "b", при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T.Если на электромагнит (2) не подаётся электропитание, пружина (4) возвращает золотник управления (3) в нейтральную позицию. Переключение золотника можно осуществит вручную при помощи ручного устройства аварийного управления (кнопка ручного дублирования).

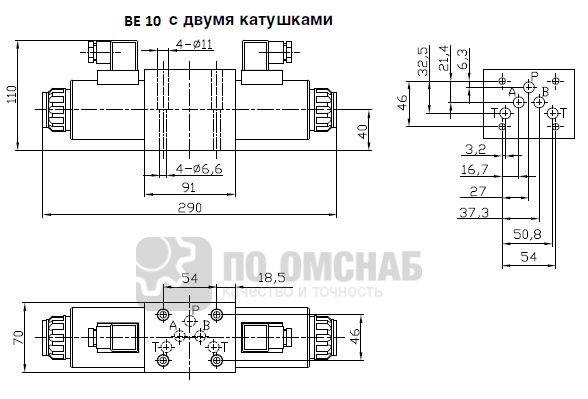

Присоединительные и габаритные размеры в мм. ВЕ10 с двумя электромагнитами

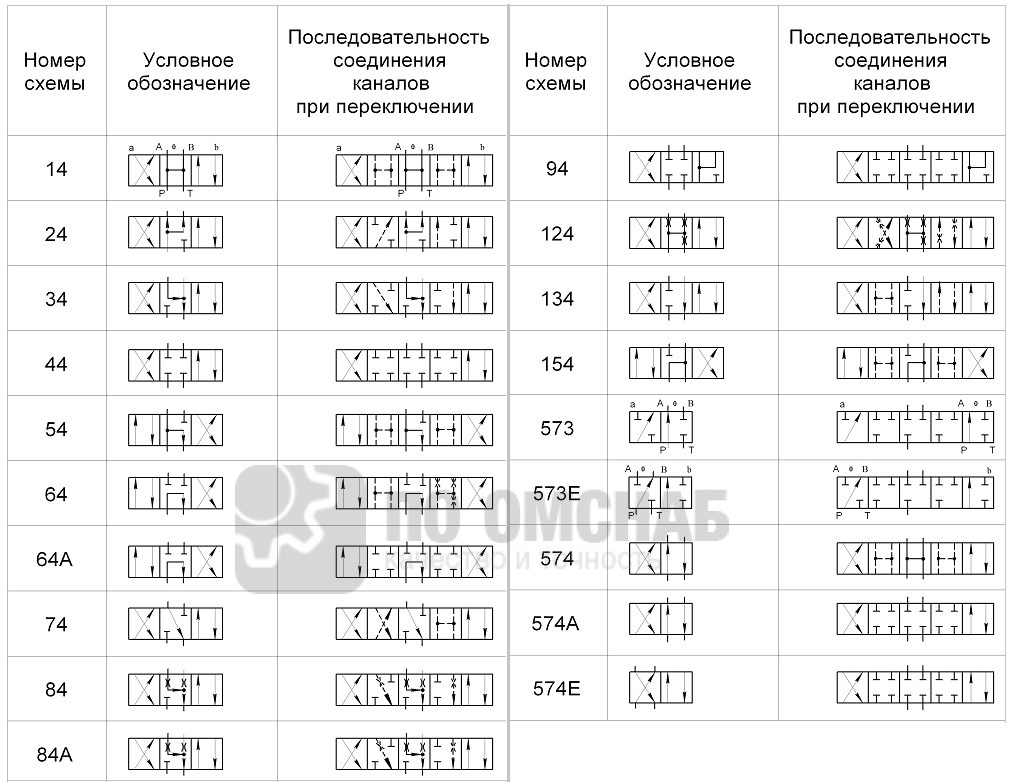

Схемы для распределения потока жидкости для гидрораспределителя ВЕ10 с двумя электромагнитами
