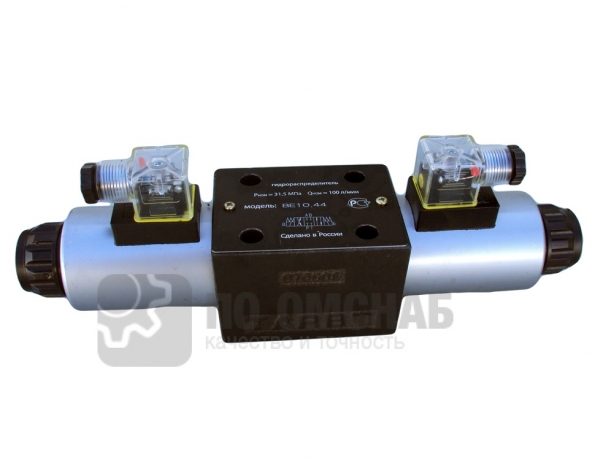

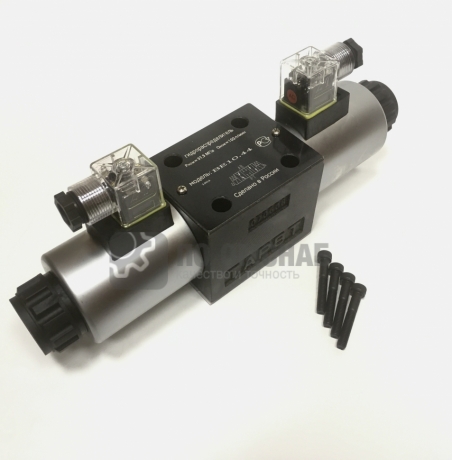

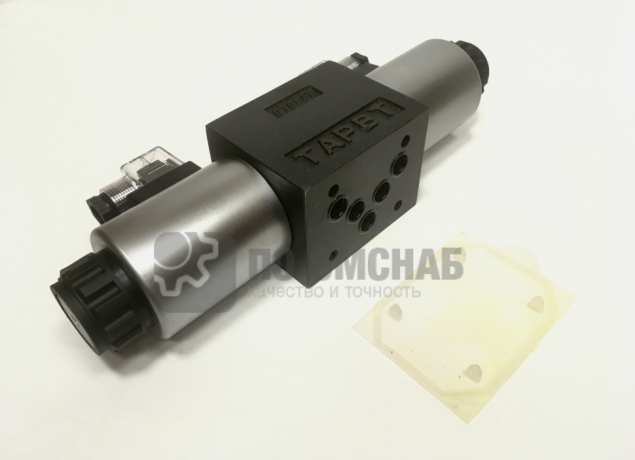

Гидрораспределители ВЕ 10.94 (1РЕ 10.94)

Гидрораспределители ВЕ10 с двухсторонним электромагнитным управлением ВЕ10 14 Г24 (В110, В220), ВЕ10 24 Г24 (В110, В220), ВЕ10 34 Г24 (В110, В220), ВЕ10 44 Г24 (В110, В220), ВЕ10 64 Г24 (В110, В220)
Таблица размеров
в наличии
6 300 Р

Описание

Гидрораспределители ВЕ10.94 с двухсторонним электромагнитным управлением (1РЕ10.94, 4WE10.R)

Гидрораспределители ВЕ10 14 Г24 (В110, В220), ВЕ10 24 Г24 (В110, В220), ВЕ10 34 Г24(В110, В220), ВЕ10 44 Г24 (В110, В220), ВЕ10 64 Г24(В110, В220) с условным проходом 10 мм являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками). Для монтажа гидрораспределителя ВЕ10 понадобиться переходная плита Ду-10.

Структура условного обозначения: Гидрораспределителя ВЕ10.94, ВЕ10.94 Г12, ВЕ10.94 В110, ВЕ10.94 В220.

На примере ВЕ10.44 Г24

ВЕ10.44 Г24  -Гидрораспределитель золотниковый.
ВЕ10.44 Г24  -Вид управления: Е - электромагнитное.
ВЕ10.44 Г24
-Условный проход Ду=10 мм.
ВЕ10.44 Г24
-Схема распределения потока рабочей жидкости (см. таблицу).
ВЕ10.44 Г24  -Электромагнит напряжение: Г-постоянное напряжение, В-переменное напряжение.


Технические характеристики гидрораспределители ВЕ

МОДЕЛЬ ВЕ43 ВЕ6 ВЕ10
Условный проход, мм 4 6 10
Макс.поток рабочей жидкости, л/мин 14 80 100
Давление номинальное на входе, кгс/см2 / МПа
Отверстия: P-A-B
250/25 320/32 320/32
Максимальное давление на сливе, МПа
Отверстия: Т
6 16 16
ВЕС кг. 1магнит 1 1.5 4.8
ВЕС кг. 2магнита 1.4 2.2 6.1

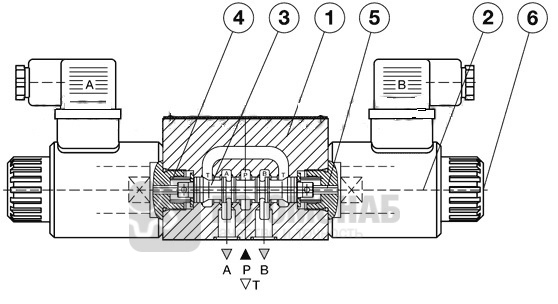

Принцип работы распределителей ВЕ10 с двумя электромагнитами

Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного трёхпозиционного (4/3) ВЕ 10.14, ВЕ 10.24, ВЕ 10.34, ВЕ 10.44, ВЕ 10.64 гидрорапрседелителя центральная позиция золотника является нейтральной. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" и "b", при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T.Если на электромагнит (2) не подаётся электропитание, пружина (4) возвращает золотник управления (3) в нейтральную позицию. Переключение золотника можно осуществит вручную при помощи ручного устройства аварийного управления (кнопка ручного дублирования).

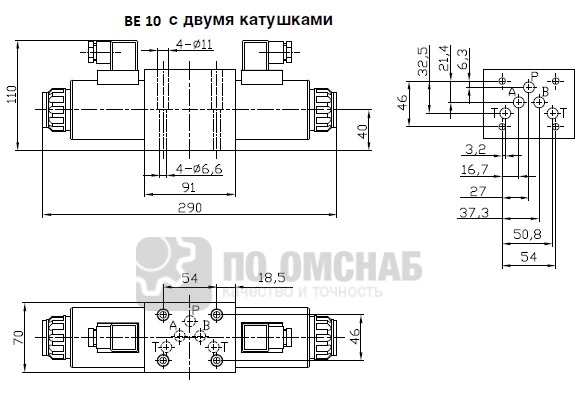

Присоединительные и габаритные размеры в мм. ВЕ10 с двумя электромагнитами

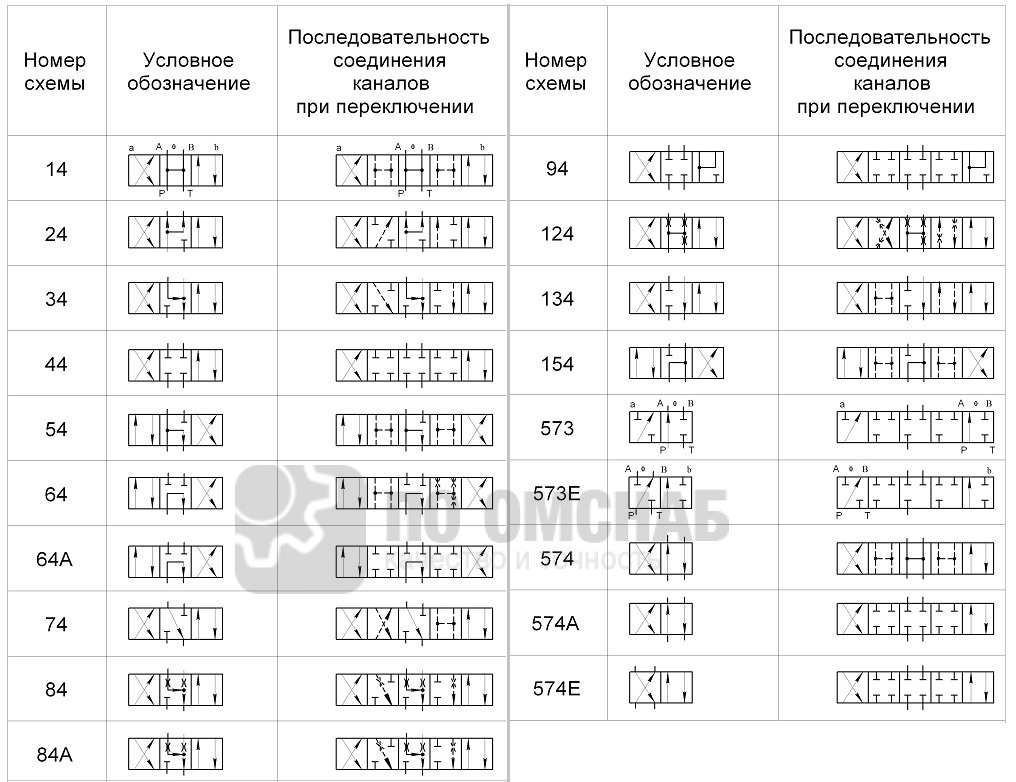

Схемы для распределения потока жидкости для гидрораспределителя ВЕ10 с двумя электромагнитами
