Описание

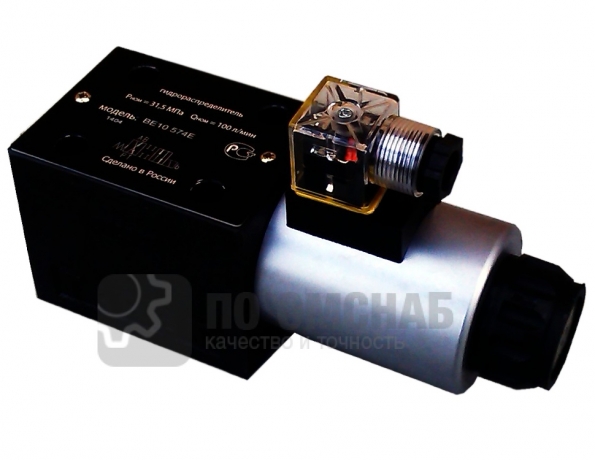

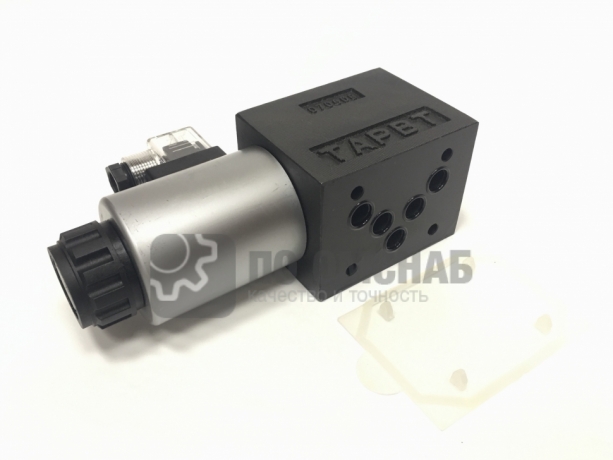

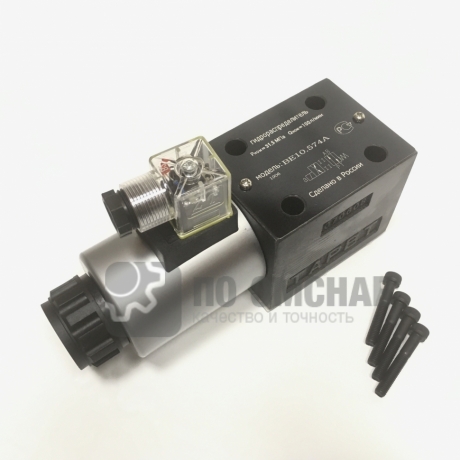

Гидрораспределители ВЕ10 с односторонним электромагнитным управлением

Гидрораспределители ВЕ10 574 Г24 (В110, В220), ВЕ10 574А Г24 (В110, В220), ВЕ10.574Е Г24 (В110, В220), ВЕ10 573 Г24 (В110, В220), ВЕ10 573Е Г24 (В110, В220) с условным проходом 10 мм являются золотниковыми гидрораспределителями с односторонним электромагнитным управлением (с одной катушкой). Для монтажа гидрораспределителя ВЕ10 понадобиться переходная плита Ду-10.

Технические характеристики

МОДЕЛЬ	ВЕ43	ВЕ6	ВЕ10
Условный проход, мм	4	6	10
Макс.поток рабочей жидкости, л/мин	14	80	100
Давление номинальное на входе, кгс/см² / МПа Отверстия: P-A-B	250/25	320/32	320/32
Максимальное давление на сливе, МПа Отверстия: Т	6	16	16
ВЕС кг. 1магнит	1	1.5	4.8
ВЕС кг. 2магнита	1.4	2.2	6.1

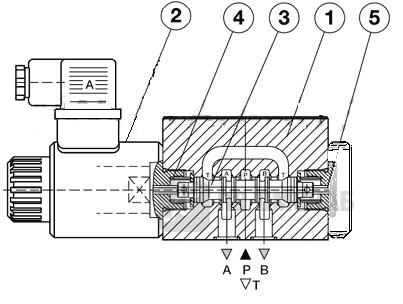

Принцип работы распределителей ВЕ10 с одним электромагнитам

Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного двупозиционного (4/2) ВЕ10.574А, ВЕ10.574, ВЕ10.574Е, ВЕ10.573, ВЕ10.573Е гидрорапрседелителя нет центральной позиции золотника. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" , при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T. А для возврата в положение (а) необходимо просто не подавать напряжение на электромагнит «а» тогда под действием пружины 4 золотник (3) вернется в исходное положение.

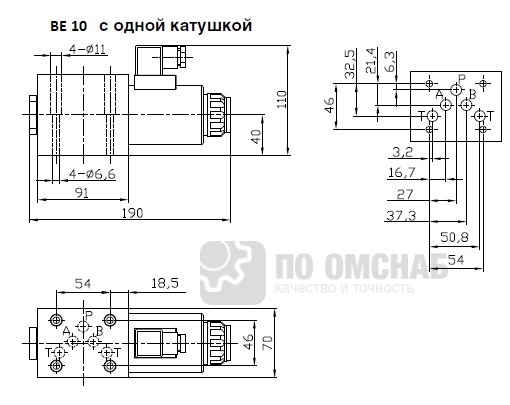

Присоединительные и габаритные размеры в мм. ВЕ10 с одним электромагнитам

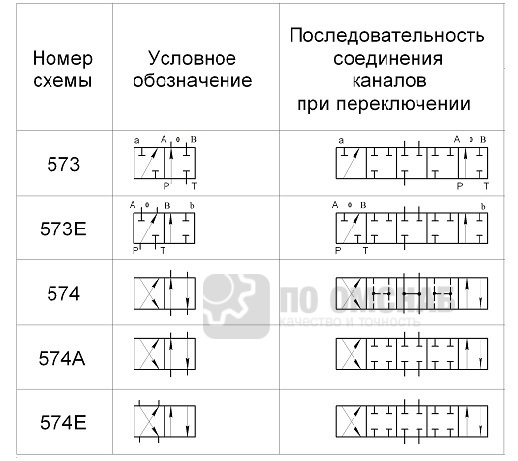

Схемы для распределения потока жидкости для гидрораспределителя ВЕ10 с одним электромагнитам
